Alicona présente sur le marché français la dernière génération de son équipement de mesure optique 3D des plaquettes de coupe : l’IF-EdgeMaster. Ce système de mesure automatique de plaquettes de coupe propose un dispositif optique 3D de mesure des arêtes de coupe destiné tant aux applications de recherche que de production. Les utilisateurs apprécieront non seulement l’ergonomie de son interface utilisateur conviviale et intuitive mais aussi la haute résolution de cet équipement de mesure : la rapidité, la précision en font l’équipement de mesure idéal en environnement de production. Un nouveau type de gestion des données et de visualisation des résultats permet par ailleurs d’accroître la productivité du processus de mesure.
Mesure de formes, de rayons, d’angles, de rugosité et d’écaillage des arrêtes de coupe
Grâce à l’IF-EdgeMaster, un utilisateur peut mesurer rapidement la forme, le rayon, l’angle, la rugosité et l'écaillage de l’arête de coupe de sa plaquette. Les rayons d’arête peuvent être mesurés indépendamment du type, de la taille, de la matière et du traitement de surface de la plaquette de coupe. L’IF-EdgeMaster fournit également des mesures de rugosité certifiées, par le biais d’étalons de mesure raccordés. Le système peut être utilisé pour réaliser des analyses d'usure et des mesures automatiques d’écarts de forme par rapport à un modèle CAO ou à une géométrie de référence. Dans la pratique, pour les arrêtes de forme complexe un modèle de référence peut être sauvegardé dans le système pour être comparé à la forme réelle de l’outil mesuré. Ce système est très résistant aux vibrations, ce qui lui confère une grande précision. Cette caractéristique combinée à la répétabilité de mesure élevée de l’IF-Edgemaster en fait un instrument extrêmement fiable et robuste en matière d'assurance qualité.
Devant les demandes croissantes de ses clients pour des solutions de mesure haute résolution et sans contact permettant d’augmenter le contrôle de leur qualité de coupe, Alicona s’est spécialisé au cours des dernières années, dans la fourniture d’outils de mesure 3D optiques dédiés aux industriels du secteur de l’usinage. L’une des demandes majeures de ces industriels est de pouvoir intégrer ce type d’outil de mesure de surface 3D optique haute-résolution en environnement de production, sans perte de stabilité de mesure. «
Un dispositif de mesure optique 3D vraiment adapté pour un usage industriel, se doit d’offrir une technologie robuste et résistante aux changements de température et de lumière ambiante pour permettre l’obtention de résultats reproductibles et raccordés », déclare le PDG d’Alicona, Dr. Stefan Scherer. «
Il est également important qu'il soit facile à utiliser, rapide et qu’il fournisse des résultats clairs. »

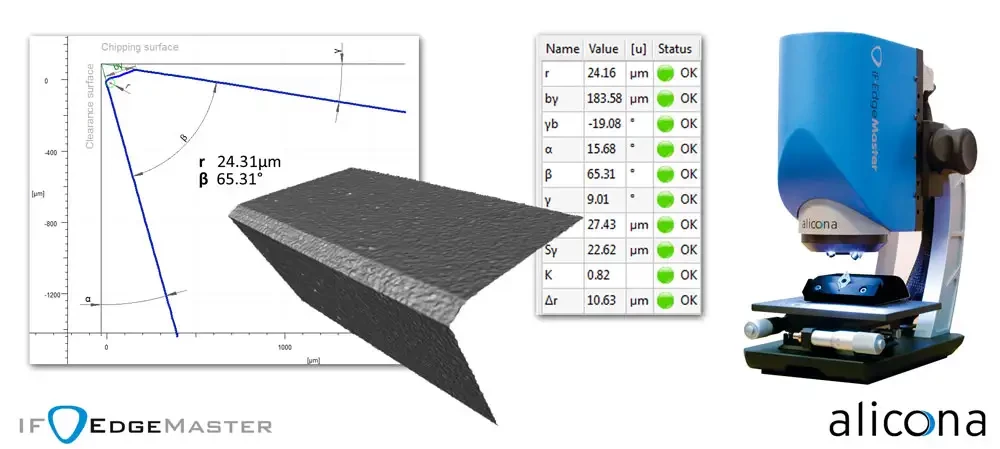

L’IF-EdgeMaster est utilisé pour la mesure automatique des plaquettes de coupe. Il permet le contrôle des rayons et des angles d’arêtes de coupe et la détermination de la rugosité sur l’arête ainsi que l’évaluation de son écaillage.
L’IF-Edgemaster est un dispositif de mesure optique de la gamme de produits InfiniteFocus. Les systèmes Alicona appartenant à cette gamme sont tous des instruments de contrôle qualité de rugosité et de forme destinés tant aux laboratoires, qu’à la production. Tous ces systèmes de mesure sont basés sur la technologie de variation focale.
