Le premier scanner optique 3D HEXAGON doté d’un zoom, offre une excellente flexibilité dans l’inspection de pièces complexes

29/05/2024
La division Manufacturing Intelligence d’Hexagon annonce le lancement d’un nouveau type de scanner à lumière structurée très productif. Basé sur une plateforme entièrement repensée, le SmartScan VR800 est le premier scanner optique 3D sur le marché doté d’une lentille zoom motorisée, qui permet aux utilisateurs d’adapter entièrement la résolution des données et le volume de mesure à l’aide du logiciel associé. Cela rend le contrôle qualité nettement plus productif et optimise les processus à l’aide d’opérations d’alignement post-numérisation plus efficaces, incluant la possibilité de combiner des scans de différentes résolutions au sein d’un même projet.

Alors que les scanners à lumière structurée classiques ont une configuration optique fixe, le SmartScan VR800 utilise un système avec deux caméras stéréo et une projection optique à zoom, qui le rend bien plus flexible et permet de définir exactement le mode de collecte des données. Trois nouvelles fonctions logicielles – Smart Resolution, Smart Zoom et Smart Snap – permettent à l’utilisateur de personnaliser la résolution d’inspection et le volume de mesure sans changement mécanique du système. En d’autres termes, l’opérateur peut numériser les zones les plus cruciales, riches en caractéristiques, avec une haute résolution, tout en scannant plus efficacement les autres zones à résolution plus élevée ou plus faible.

Le nouveau système simplifie la numérisation sur toute la ligne

• Adaptation facile de la résolution et de la taille du scan avec le logiciel, sans changement manuel
• Combinaison de scans détaillés et de scans de grande surface dans un seul modèle, pour des résultats plus rapides
• Traitement plus rapide des scans en réduisant l’excès de données, tout en conservant les détails essentiels

Pirmin Bitzi, directeur général des systèmes de métrologie portables chez Hexagon, explique : « La nécessité de changer d’optique pour différents cas d’application a toujours été un défi majeur en relation avec les solutions de numérisation à lumière structurée utilisées dans l’inspection. Nous voulions éliminer ce problème général avec un système capable de s’adapter à différentes exigences et de varier la résolution des scans en fonction des besoins. S’il n’est pas efficace de tout numériser avec une très haute résolution, il n'est pas non plus acceptable de tout scanner avec une plus faible résolution. Le VR800 est le fruit de cette recherche. »

exemple application scanner lumiere structuree hexagon smartscan vr800

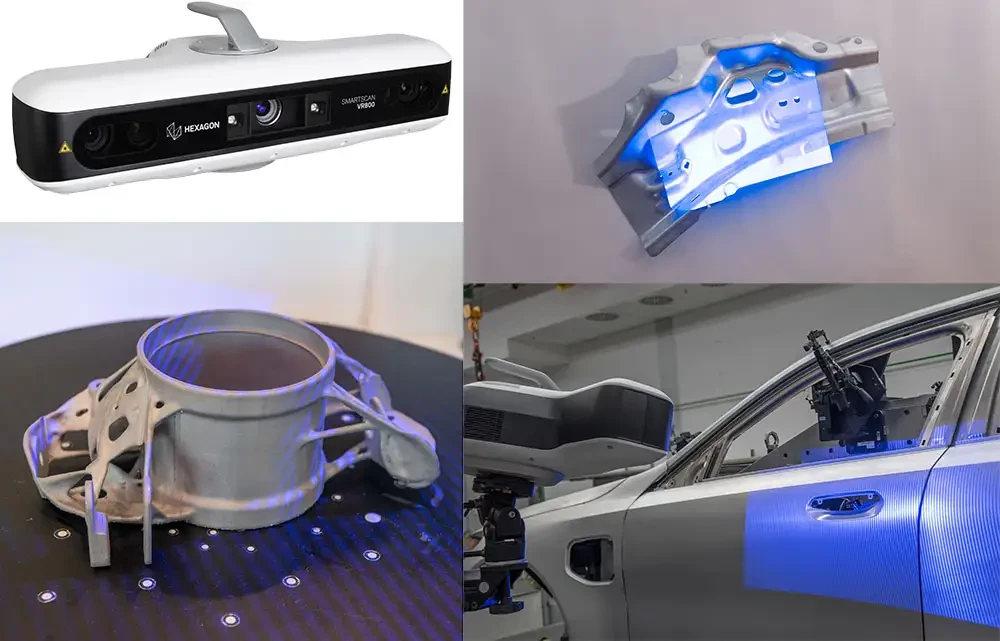

Exemples d'applications du scanner à lumière structurée Hexagon SmartScan VR800


La numérisation à lumière structurée – également appelée numérisation à lumière blanche ou simplement numérisation 3D optique – est une technologie de mesure basée sur des caméras qui peut fournir des données de pièce de très haute résolution en quelques secondes. Les autres scanners à lumière structurée disponibles sur le marché sont des systèmes de caméra stéréo généralement équipés de deux caméras de 5 à 16 MP. Le VR800, pour sa part, utilise quatre caméras de 20 MP dans une configuration stéréo double, pour une plus grande plage de volumes de mesure. Cet équipement est combiné à une unité de projection numérique à zoom optique qui permet de mesurer différents volumes (trois avec chaque paire de caméras) et de varier la résolution à l’intérieur de chaque volume. L’unité de commande intégrée permet un prétraitement rapide des données de numérisation sur l’appareil, pour que celles traitées dans le logiciel de métrologie soient de meilleure qualité et plus faciles à utiliser. Un cadre en fibre de carbone sur mesure garantit la stabilité thermique et permet d’espacer les intervalles de calibrage.

La fonction Smart Snap du VR800 améliore l’efficacité du flux de travail, même sur des pièces nécessitant une numérisation à haute résolution. Ce mode utilise la paire de caméras de plus grande base pour prendre une image d’alignement assistée par flash LED et, simultanément, la paire de caméras de plus petite base pour réaliser un scan 3D complet de haute résolution. Comme chaque section de scan est désormais associée à une image d’alignement, l’assemblage des données de scan est à la fois plus facile et plus efficace. Il n’est plus nécessaire de recouper des scans de haute résolution à grands volumes de données, qui nécessitent une puissance de traitement élevée pour obtenir un maillage aligné.

Ces nouvelles capacités de numérisation couvrent de nombreuses applications de mesure et offrent de grands avantages pour les pièces généralement produites en fabrication additive, à l’aide d’outillages et par coulage et moulage. Les fabricants qui effectuent des mesures d’aube de turbine, par exemple, constateront un net gain d’efficacité avec ce système capable de scanner les bords d’attaque et de fuite avec une très haute résolution et de fournir des données d’alignement de plus faible résolution pour les autres surfaces de l’aube.

De même, les pièces moulées présentent souvent de petits détails exigeant des données de haute résolution alors qu’une grande partie de la surface n’a pas besoin d’une capture de données aussi détaillée pour créer un modèle précis. Le VR800 offre la flexibilité nécessaire pour réaliser ces mesures en une passe, avec un unique scanner à lumière structurée, qui ne nécessite pas de réglage mécanique de la part de l’utilisateur. Cela permet de gagner du temps et de réduire la puissance de traitement requise par l’inspection.

Comme les autres scanners à lumière structurée de la gamme Hexagon, le VR800 peut être associé à un plateau tournant ou à une unité pivotante-basculante pour automatiser en partie les processus de mesure. Le VR800 est également prêt à être intégré dans des systèmes d’inspection automatiques basés sur des robots ou des cobots.
