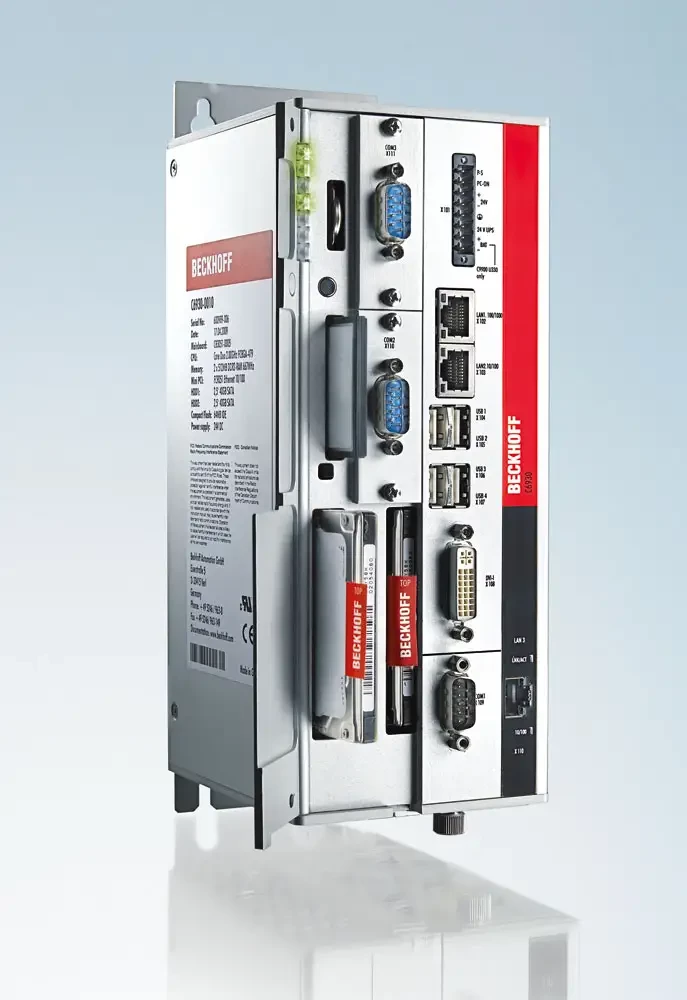

Le PC d'armoire électrique BECKHOFF C6930 assure une sécurité élevée des données et de hautes performances pour un faible encombrement

08/02/2010
Le nouveau PC d'armoire électrique Beckhoff C6930 comprime dans son mince boîtier en aluminium tout ce dont un PC industriel moderne a besoin : une carte mère Beckhoff 3-1/2 pouces, compatible avec Intel® Core? Duo ou Core?2 Duo, de nombreuses interfaces PC, un maximum de trois ports Ethernet p.ex. pour des commandes sur base EtherCAT, ainsi que de interfaces optionnelles de bus de terrain pour les systèmes de bus classiques. Le C6930 offre une sécurité élevée des données grâce au système RAID intégré pour le miroitage de disques durs.

La série de PC d'armoire électrique C69xx compte actuellement quatre appareils de forme très compacte, du mini PC C6915 avec CPU Intel® Atom? jusqu'au nouveau PC industriel compact C6930 qui impressionne par ses dimensions de seulement 89 x 231 x 119 mm (B x H x P). Ce PC industriel compact est conçu pour un montage en armoire électrique, il dispose d'une carte mère Beckhoff 3½ pouces avec Intel® Core? Duo ou Core?2 Duo. Le refroidissement du PC est assuré par des ailettes de refroidissement à l'arrière de la paroi latérale droite, ce qui permet un fonctionnement jusqu'à 55°C.

Le C6930 dispose d'un contrôleur embarqué SATA RAID pour le miroitage de deux disques durs. Il est ainsi possible de réaliser en toute simplicité une application RAID supportée par le logiciel d'automatisation TwinCAT. On peut utiliser un disque Flash sous la forme d'une carte Compact Flash (CF) ou d'un disque solid state (SSD), en complément au disque dur ou à la place de ce dernier. Il en résulte une sécurité élevée des données qui peut encore être accrue par la fonctionnalité ASI extensible en option.

L'équipement du C6930 comprend deux caches de protection de connecteurs pour des interfaces supplémentaires aménagées en usine, comme p.ex. pour RS232, une carte son ou deux ports USB supplémentaires. Un slot Mini PCI libre permet de raccorder des interfaces de bus de terrain optionnelles, p.ex. pour PROFIBUS, CANopen, DeviceNet, SERCOS, un troisième port Ethernet ou un module de mémoire NOVRAM pour la sauvegarde sûre des données de processus.

Le PC d'armoire électrique compact C6930 est idéal pour une utilisation comme unité centrale au sein d'une commande sur base EtherCAT. Équipé de série de deux ports Ethernet et d'un troisième en option, il offre des performances optimales pour toutes les tâches d'une commande EtherCAT.

Caractéristiques techniques :
PC industriel pour montage dans une armoire électrique à encombrement réduit
Processeur Intel® Core? Duo/Intel® Core?2 Duo
Carte mère 3-1/2 pouces
512 Mo DDR2RAM, extensible en usine jusqu'à 3 Go
Adaptateur graphique embarqué, Intel® GMA950, connecteur DVI-I
Adaptateur Dual Ethernet embarqué avec 1 x connecteur 10/100BASE-T et 1 x connecteur 10/100/1000BASE-T
Contrôleur SATA-RAID-1 embarqué, Intel® Matrix Storage Technology
1 disque dur, 2-1/2 pouces, 40 Go (en option : deuxième disque dur 2-1/2 pouces ou SSD au lieu du disque dur)
1 interface sérielle RS232 et 4 ports USB 2.0
Emplacement pour 1 carte Compact Flash derrière le couvercle frontal
En option : carte mini PCI avec interface de bus de terrain, port Ethernet ou NOVRAM
En option : seconde interface sérielle d'exécution RS232, RS422 ou RS485, entrées et sorties de son ou 2 ports USB 20.
Système d'exploitation : Microsoft Windows XP Embedded ou Windows XP Professional
Type de protection : IP 20
Plage de températures de service : 0?55 °C
Poids avec équipement de base : 2,1 kg
Dimensions (L x H x P) : 89 x 231 x 119 mm, sans plaque de montage
