Une solution d'automatisation pour le bridage chez HAINBUCH

16/11/2015
Hainbuch, spécialiste des solutions de serrage, voulait mettre au point une solution d'automatisation intelligente et minimaliste, capable de simplifier le travail. Il fallait pour cela éviter d'utiliser un robot, en proposant un système pouvant être actionné de manière indépendante par l'opérateur. La solution: une station de stockage et de changement placée sur la courroie d'alimentation en pièces du tour vertical. Pour la configuration, la broche passe avec le mandrin au-dessus de l'ensemble composé du dispositif de serrage et des butées d'arrêt, et le remplace en toute fiabilité en quelques secondes via une impulsion pneumatique. La pièce à serrer est ensuite directement récupérée de la station de changement et serrée. Avec cette conception, l'effort d'automatisation est minimal, alors qu'à l'inverse, la machine offre une flexibilité considérable. Et grâce à une vérification du serrage par commande pneumatique ou hydraulique, l'efficacité peut encore être améliorée.

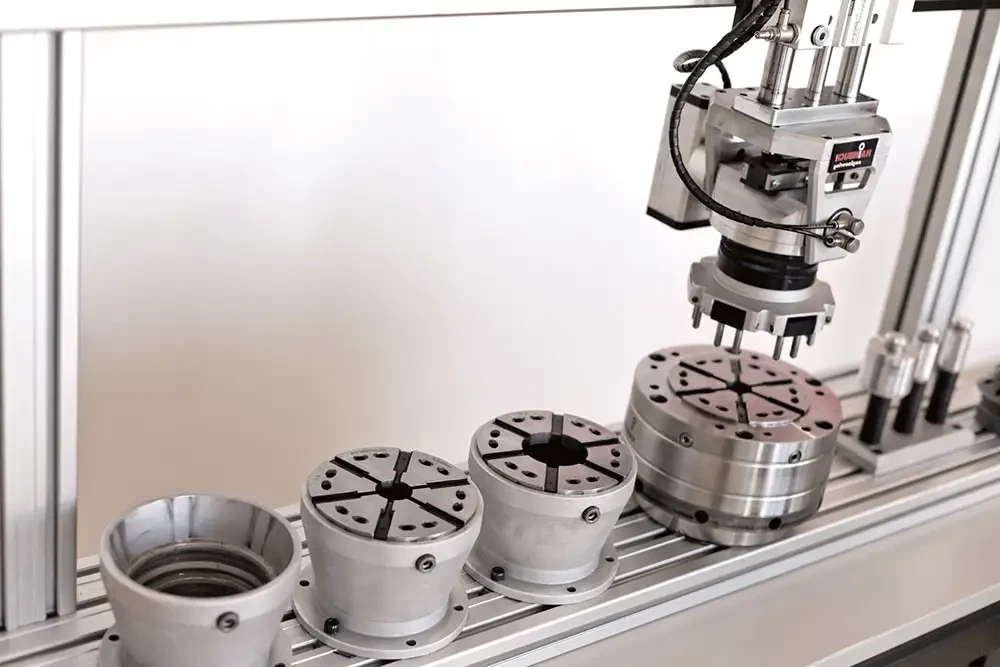

Serrage à changement automatique


Cette solution simple et pratique est également adaptée aux centres d’usinage et aux tours horizontaux, car la station de changement peut être installée directement à côté d'un robot industriel ou d'un manipulateur.

Principaux avantages :
- Optimisation de la configuration avec les pièces de rechange de mandrin (têtes de serrage, butées d'arrêt)
- Idéal pour améliorer la flexibilité lors du traitement de petites séries ou de nombreuses variantes de pièces
- Production sans opérateur en trois équipes
- Aucun technicien requis pour la configuration externe
- Faible coût de mise à niveau
- Investissement minime comparé aux solutions d'automatisation classiques

Principe de fonctionnement :
- La tête de serrage et la butée d'arrêt intègrent un mécanisme de couplage intelligent
- La station de changement installe la tête de serrage et la butée d'arrêt ensemble via une pulsation de déclenchement
- Aucun alignement n'est nécessaire, la pièce peut être serrée directement

serrage tour horizontal

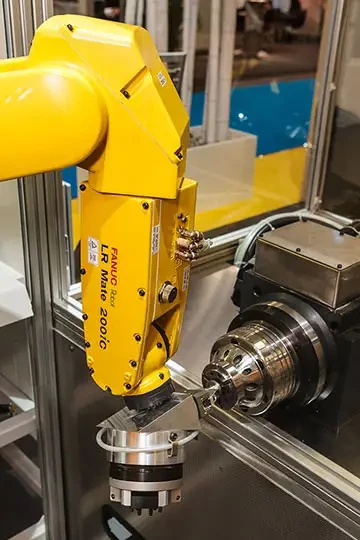

Le bridage automatisé peut aussi s'appliquer aux tours horizontaux et centres d'usinage
