SIMODEC 2024 : HAINBUCH exposera le mandrin 3 mors B-teX

24/01/2024

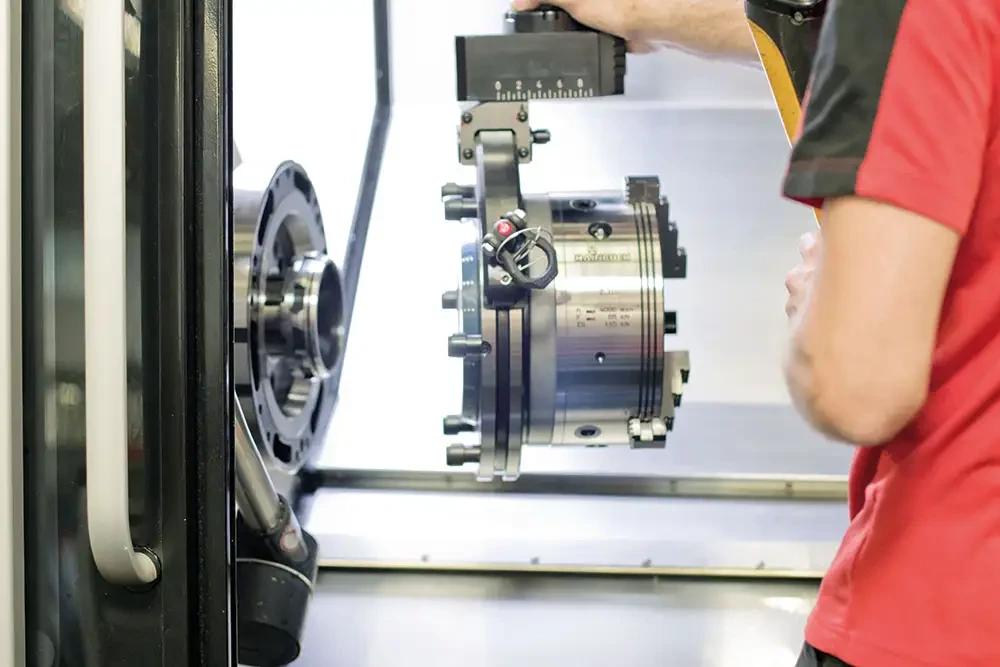

Les temps de changement sont drastiquement minimisés avec le système de changement rapide centroteX de HAINBUCH. Un changement de mandrin peut être réalisé avec la taille M en moins de 5 minutes et avec la taille S en à peine 1 minute. Le centroteX S propose un passage de 52 mm, alors que le système de changement rapide centroteX Taille M un passage de 106 mm.

Le système de changement rapide de moyens de serrage se compose d’un adaptateur de machine, qui est monté sur la broche. Le moyen de serrage équipé de la contrepartie de l'adaptateur est remplacé par un autre en un tour de main. La répétabilité est inférieure à 0,003 mm au niveau de l'interface. Cela est possible grâce à la bague centrex : des billes de précision encastrées dans du caoutchouc sur l'adaptateur du moyen de serrage s'adaptent parfaitement au cône de l'adaptateur de la machine. Lors du verrouillage de l'adaptateur du moyen de serrage, le cône avec les billes de précision est tiré dans le cône. Grâce à la position surdéterminée des billes de précision, l'adaptateur pour moyens de serrage est placé à chaque fois exactement dans la même position. Après le changement de l'élément de serrage, il n'est donc pas nécessaire de le réaligner.

CentroteX donne à l'utilisateur une grande flexibilité dans l'utilisation des éléments de serrage. Ceux-ci ne doivent être achetés qu'une seule fois et peuvent ensuite être utilisés sur plusieurs machines.

Tous les dispositifs de serrage HAINBUCH ou ceux d'autres fabricants s'adaptent à l'interface centroteX. Le premier mandrin à 3 mors développé par HAINBUCH, le B-teX, vient d'être ajouté à la gamme. Il a été spécialement conçu pour le système de changement rapide. Le mandrin a une taille de 250 et un passage de 82 mm. La denture pointue est une denture 1,5 x 60°. Grâce à un adaptateur du moyen de serrage intégré, il a une hauteur de montage particulièrement courte. Il est ainsi possible d'usiner des pièces plus longues et de grand diamètre dans des machines à faible encombrement. Le mandrin à 3 mors sera disponible à l'avenir pour l'interface de changement rapide centroteX M.

changement mandrin serrage hainbuch
Le système à changement rapide s’agrandit : Le mandrin 3 mors B-teX
