Une ligne d'alimentation de presse pour l'emboutissage des tôles HLE

01/12/2012

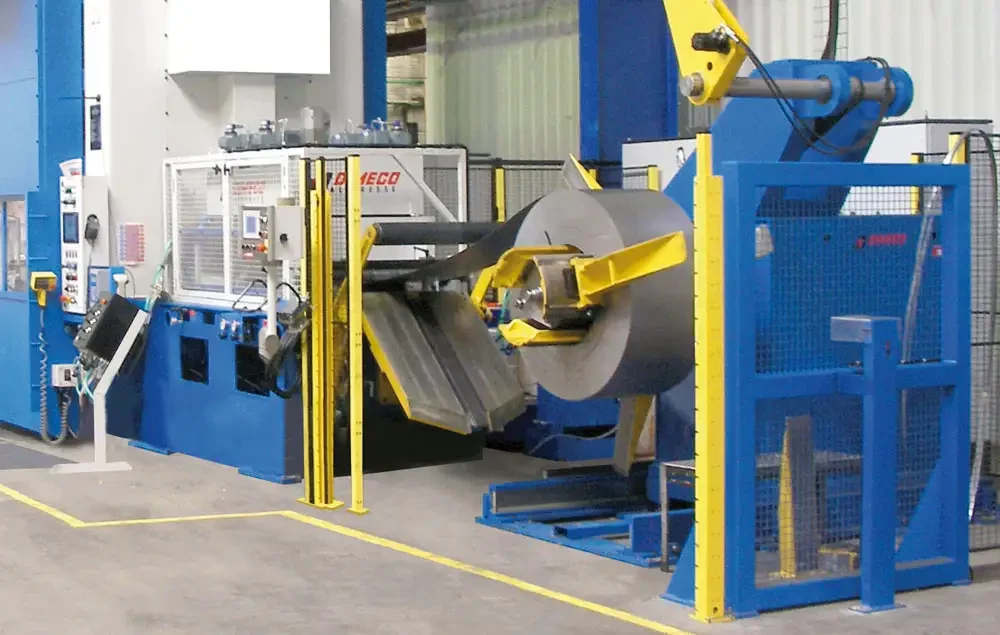

Cette ligne très innovante concentre le fruit des derniers développements de DIMECO. Dans un encombrement de 6m, sans boucle, elle alimente une presse SERVO destinée à l’emboutissage de tôles HLE.

CARACTÉRISTIQUES DE L’INSTALLATION :
Déroulage de bobines de 8 tonnes jusqu’à 800 mm de large en 8 mm d’épaisseur
Grande variété des matériaux déroulés : acier jusqu’à 500MPa, inoxydable, aluminium…

Le « dépinçage numérique asservi » de l’ensemble des rouleaux est réalisé par le relevage de la partie supérieure de la tête par 2 axes excentriques actionnés par un servomoteur muni d’un réducteur sans jeu. La course de dépinçage est programmable en course et en angle dans la recette de production. Avec le dévidoir SERVOREEL, l’accélération et la vitesse d’avance ne sont plus limitées par le frein du dévidoir. Le mandrin est simplement couplé au redresseur-amenage MICROPRO par un lien virtuel qui assure une synchronisation parfaite et très dynamique du mouvement de la bobine avec l’avance de la bande. La plage d’épaisseurs admissibles est élargie grâce au [/gras]nouveau redresseur amenage MICROPRO à géométrie progressive. Pour garantir un excellent niveau de plastification sur toute la plage d’épaisseurs, la première partie (rouleaux diamètre 90mm) prend en compte les bandes épaisses. Le berceau comprenant 9 rouleaux de diamètre 50 mm assure le parfait redressage des bandes fines.
