MICRONORA 2026 : démonstration d'ultra-précision sur un centre WERMEER équipé d'une CN HEIDENHAIN

À l’occasion du salon MICRONORA À l'occasion de MICRONORA, HEIDENHAIN FRANCE et son partenaire WERMEER exposeront CALIBRE 05, un centre d’usinage 5 axes continus ultra-compact dédié à la micromécanique de haute précision. Cette machine de nouvelle génération intègre la toute dernière commande numérique HEIDENHAIN TNC7, conçue pour répondre aux exigences les plus élevées en matière de précision, de performance et de facilité d’utilisation.

Née d’un besoin interne dans le secteur exigeant de la haute horlogerie, CALIBRE 05 incarne une approche d’innovation incrémentale poussée à son plus haut niveau. Son ambition : concentrer rigidité, stabilité, précision et puissance industrielle dans une empreinte au sol de seulement 1,15 m², sans imposer les contraintes d’implantation généralement associées aux centres d’ultra-précision massifs.

Un verrou technologique : réunir précision dynamique et densité de puissance

Avec CALIBRE 05, WERMEER propose une troisième voie entre les micro-machines compactes, souvent limitées en puissance, et les centres d’ultra-précision lourds et complexes. La machine repose sur deux marqueurs techniques majeurs : une précision statique et dynamique à l’échelle sub-micronique et un rapport puissance/taille particulièrement élevé.

Sa structure en granit naturel, sa chaîne cinématique courte, ses motorisations Direct Drive, son refroidissement actif et ses règles de mesure à résolution nanométrique permettent un suivi de trajectoire 5 axes avec une erreur géométrique limitée à 0,5 µm à 10 m/min. Cette performance vise à conserver la précision non seulement à l’arrêt, mais aussi en mouvement, sous accélérations combinées et dans des conditions représentatives d’un usage industriel.

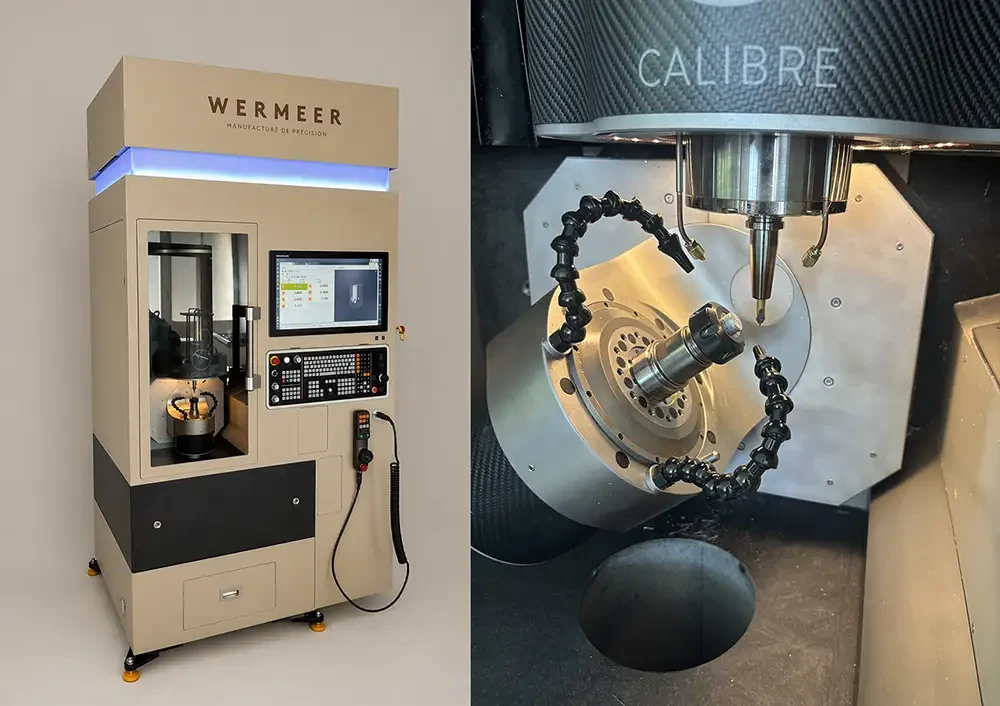

Avec CALIBRE 05 de WERMEER, l’ultra-précision 5 axes s’ancre dans un format compact et durable

Une architecture mécanique conçue pour durer

Le choix du granit naturel constitue l’un des fondements de CALIBRE 05. Utilisé pour le bâti comme pour les masses mobiles, il apporte stabilité dimensionnelle, amortissement vibratoire et résistance aux dérives structurelles dans le temps. Les surfaces fonctionnelles sont rodées manuellement afin d’obtenir une géométrie mécanique native de très haut niveau.

La conception vise également à repousser la première fréquence de résonance structurelle au-dessus de 500 Hz, afin de limiter les phénomènes de broutement et de contribuer à des états de surface de très haute qualité.

La puissance industrielle dans un volume réduit

Malgré son format ultra-compact, CALIBRE 05 conserve une puissance installée sans concession. Ses motorisations Direct Drive largement dimensionnées permettent de maintenir un suivi de trajectoire sub-micronique, y compris lorsque les contraintes d’enlèvement de matière augmentent.

La plateforme peut recevoir plusieurs configurations de broches selon les applications : jusqu’à 100 000 tr/min pour les opérations de micro-usinage les plus fines, Une broche à paliers d'air délivrant jusqu'à 4,7 kW à l'arbre avec un faux-rond de (run-out) 0.5μm à l’outil, offrant le compromis parfait entre état de surface miroir et productivité ou encore des broches à fort couple, jusqu’à 9Nm, pour l’usinage de matériaux complexes ou durcis. Cette modularité permet d’adresser aussi bien la micro-finition que des opérations nécessitant une capacité de coupe plus soutenue.

Une conception validée par simulation numérique avancée

La performance de CALIBRE 05 repose sur une démarche de conception fortement guidée par la simulation numérique. WERMEER a exploité une boucle de développement associant SolidWorks et ANSYS, avec analyses modales, réponses fréquentielles, prise en compte des efforts réels et optimisation des sous-ensembles. Cette approche a permis de maximiser la raideur, de réduire les masses mobiles et de maîtriser les micro-déformations dès la phase de conception.

La machine est équipée d’une commande numérique HEIDENHAIN TNC7, associée à des solutions de mesure de position de très haute résolution. Cet environnement de pilotage contribue à exploiter la dynamique de la machine, tout en accompagnant l’opérateur dans la programmation, le réglage et la maîtrise du process.

Une réponse française aux enjeux de souveraineté industrielle

Entièrement conçue, fabriquée et assemblée en France, CALIBRE 05 s’inscrit dans une démarche de souveraineté industrielle pour les filières de précision : horlogerie, médical, défense, aéronautique et micromécanique. En s’appuyant sur un réseau de partenaires technologiques européens de premier plan, WERMEER démontre qu’une micro-machine-outil française peut conjuguer compacité, puissance, stabilité et ultra-précision dynamique.
