Elleci investit dans une ligne DALCOS de poinçonnage-découpe à partir du coil et fait de grosses économies

10/02/2017
Comment générer 197.400 € de profit par an ? Des technologies de productions nouvelles et innovantes peuvent augmenter la compétitivité et les profits des industries de la tôlerie.

Le gain en matière peut atteindre jusqu’à 15,9% en orientant la production vers des systèmes modernes de poinçonnage et de découpe laser à partir de bobine.

Le deuxième grand avantage des lignes à partir de bobines est la plus grande vitesse de production. En particulier, les lignes de poinçonnage et de découpe laser fibre d’aujourd’hui sont combinées de façon à exécuter le poinçonnage et la découpe laser de façon simultanée (usinage en parallèle). Dans de nombreux cas, le temps de cycle se réduit de plus de 50% par rapport aux lignes de poinçonnage et de découpe laser traditionnelles, où les produits sont d’abord poinçonnés et découpés au laser dans la même zone.

Cet article se base sur l’expérience de la société Elleci : il montrera comment la société prend l’avantage avec une plus grande vitesse de production de sa ligne à partir de bobine, en générant 102.200 Euro en plus de profit par an, qui s’ajoutant au gain en matière première, font un total de 197.400 Euro.


La ligne complète du déroulage au déchargement modulaire avec la poinçonneuse électrique et la découpe laser


Poinçonnage et découpe laser en simultané à partir de bobine : structure de la ligne

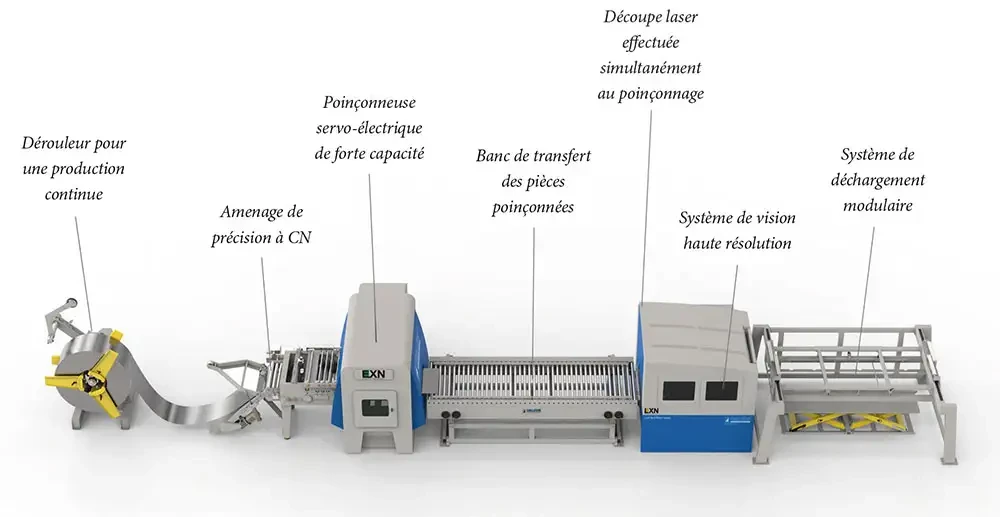

L’illustration montre la structure d’une ligne Dalcos de poinçonnage et de découpe laser à partir de bobine atypique. Celle-ci se partage en trois modules principaux : dérouleur, poinçonneuse électrique et module de découpe laser fibre indépendants.

Il est important de garder en mémoire que la poinçonneuse et l’unité de découpe laser travaillent ensemble mais de façon indépendante. Avant tout, la poinçonneuse effectue sur la bande des poinçonnages, des emboutissages pour travailler en bande continue ou la coupe du flan pré-poinçonnée. Le produit est transféré au système de découpe laser par une boucle ou par le banc à galets : le module laser emploie un système de vision pour identifier la position du panneau et pour centrer les usinages sur les trous pré-poinçonnés.

Le process est globalement très rapide grâce :
- au process d’usinage en continu qui élimine le temps de chargement et déchargement (présent dans toutes les poinçonneuses traditionnelles à partir de feuille)
- à la découpe laser et au poinçonnage qui se déroulent en simultané et en parallèle dans différentes zones de la machine.

tableau comparatif poinconneuse laser
Tableau comparatif entre le travail à partir de tôles individuelles et le poinçonnage-laser à partir de la bobine de tôle


Temps cycle : comparaison entre l’usinage à partir de bobine et les systèmes traditionnels

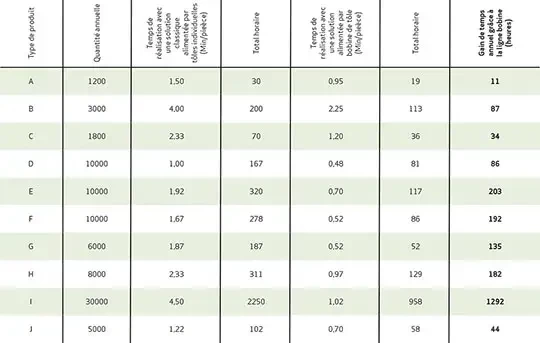

Les données du tableau page suivante, gracieusement été mises à disposition par Elleci, sont tirées des calculs d’amortissement pour l’investissement dans une nouvelle ligne de poinçonnage et de découpe laser à partir de bobine.

Dans la troisième colonne, sont indiqués les temps de production en minute par pièce avec la solution traditionnelle poinçonneuse/ laser à partir de feuille. Dans la cinquième colonne, le temps avec la nouvelle poinçonneuse/ découpe laser à partir de bobine. Le temps d’usinage avec le système traditionnel à partir de feuille nécessite de deux équipes complètes (presque 4000 heures) tandis que le système d’usinage à partir de bobine nécessite de moins d’une équipe tout en produisant les mêmes quantités. Le process d’usinage à partir de bobine épargne 2266 heures que Elleci quantifie en 51.100 € (basé sur les seuls coûts de main d’œuvre et d’électricité).

Pour atteindre la production entière désirée par Elleci, la machine travaillera en deux équipes en faisant gagner 102.200 € par an.

Trois points importants sont à préciser pour l’interprétation de ces résultats :
1. Le temps cycle est calculé en incluant le temps de chargement de la feuille et de déchargement de la pièce (temps de production pièce finie)
2. 51.100 € est un calcul très prudent : en effet, les 22 € par heure incluent seulement la main d’œuvre et les consommations en énergie électrique. Elleci a exclu du calcul l’amortissement de la machine, la répartition des couts fixes qui multiplient cette valeur entre deux et trois fois.
3. Pour satisfaire la production totale, Elleci devrait s’équiper d’une deuxième combinée poinçonneuse/laser, qui introduirait un calcul d’amortissement ultérieur.

Elleci calcule les profits générés par le gain en matière de 95.200 €. En ajoutant les gains en coûts opérationnels, on arrive à un total de 197.400 € par an, sans tenir compte de l’exigence d’une deuxième machine traditionnelle à partir de feuille pour couvrir le besoin productif.

De plus, le système de poinçonnage et de découpe laser simultané à partir de bobine apporte deux autres avantages non négligeables : le gain en matière première et la vitesse de production.

Le gain en matière première signifie que l’entreprise peut réduire ses approvisionnements en matière première pour produire la même quantité de biens et constate une réduction des déchets à éliminer.

L’augmentation importante de la vitesse de production engendre une diminution de l’énergie et des ressources (main d’œuvre, gaz d’assistance à la découpe, etc.) qui sont employées tout en réalisant la même quantité de produit.

poinconneuse laser tole bobine

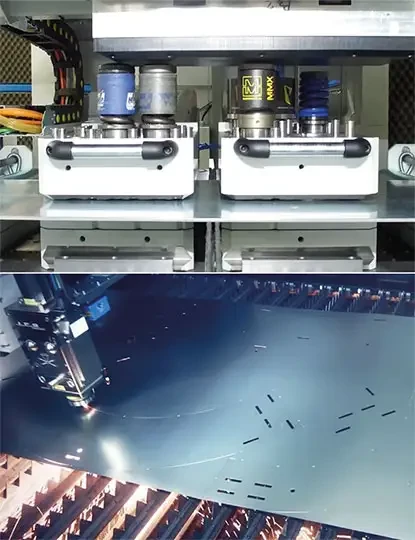

Vue de l'intérieur des stations de poinçonnage et de découpe laser qui fonctionnent en simultané


Remerciements à Giorgio Tomasella, General Manager de Elleci, pour avoir partagé et autorisé l’utilisation des informations contenues dans cet article.
Andrea DALLAN
Andrea DALLAN
