BLECHEXPO 2023 : un dérouleur et un redresseur chez SOPREM

Le dérouleur motorisé H500/1250ZR/10M/LE22/X est équipé d'un mandrin à expansion symétrique avec trois mors réglables manuellement par anneau arrière et d'un système d’entraînement par moteur-réducteur à vitesse réglable en continu par variateur de fréquence. Un système de détection par bandes lumineuses permet la régulation de la vitesse en continu et sans contact avec la matière.

Caractéristiques techniques du dérouleur :
- Charge maximale : 500 kg
- Ø extérieur maximal bobine : 1200 mm
- Ø plage d'expansion : 250 - 550 mm
- Largeur bande maximale : 250 mm
- Vitesse de rotation : 3 - 45 min-1

Le redresseur de précision motoriséWM/19/120/9/WHC/10M pour le redresseur de bande est équipé de galets de soutien multiples pour tous les rouleaux inférieurs et supérieurs. Le réglage du berceau supérieur se fait par volants, avec indication de la valeur de pénétration par afficheurs digitaux. Tous les rouleaux sont entraînés par boîte d’engrenage et arbres à cardan. Le chromage dur et la superfinition de tous les rouleaux 70 HRC améliorent la résistance à l’usure. Il reçoit un système d’entraînement par moteur asynchrone avec connexion de courroie trapézoïdale vers la boîte d’engrenage et variateur de fréquence.

Caractéristiques techniques du redresseur :
- Nombre rouleaux redresseurs : 19
- Ø rouleaux redresseurs : 9 mm
- Epaisseur bande : 0,07 - 0,9 mm
- Largeur de passage maximale : 120 mm
- Capacité maximale : 0,4 x 120 mm pour Rm 400 N/mm2
- Vitesse de ligne 2 - 20 m/min

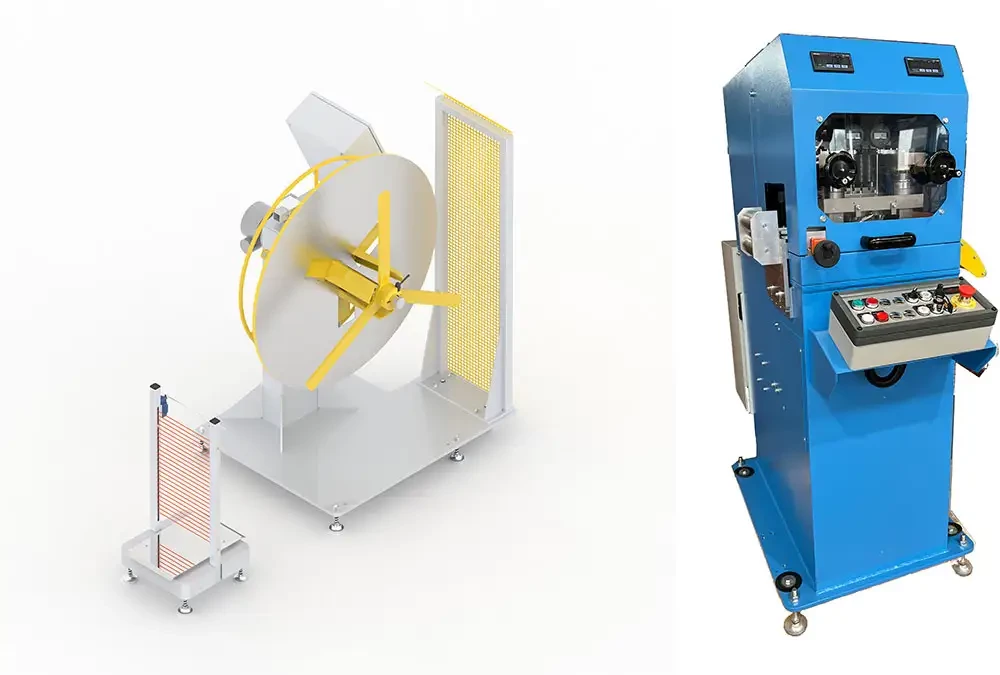

Le dérouleur et le redresseurs motorisés exposés par Soprem sur BlechExpo
