WIND 6015 A6 CNC : Ligne de tronçonnage et fraisage en ligne de tubes aluminium

Ligne de tronçonnage et fraisage en ligne des extrémités de tubes aluminium : WIND 6015 A6 CNC

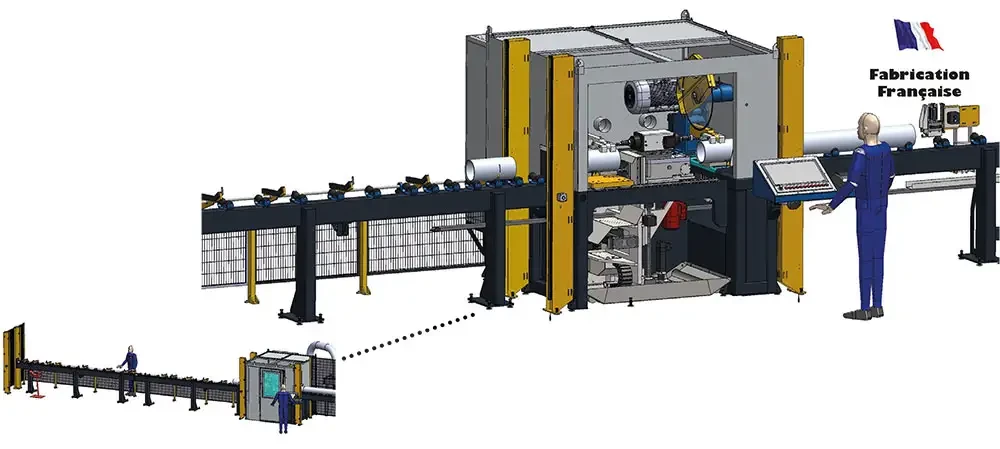

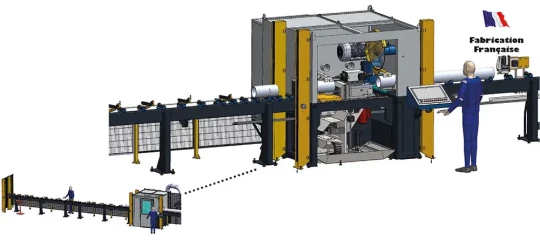

Ligne automatique de tronçonnage et d’usinage d’extrémité de tubes aluminium Ø60 à 200mm équipée d’une fraise scie à plaquettes carbures rapportées Ø600mm. La machine est destinée à la mise à longueur et à l’usinage en ligne de ses extrémités (surfaçage, alésage, chanfreins intérieurs et extérieur). Les tubes entrants mesurent de 1 à 9m. Les pièces finies de longueurs variables sont évacuées en sortie de machine sur un convoyeur avec un éjecteur pneumatique à commande bi-manuelle. La sécurité de la ligne est assurée par des barrières immatérielles pour l’entrée et la sortie des pièces, une porte avec interverrouillage limite l’accès à la machine. La tronçonneuse est équipée de 6 axes numériques pour réaliser la pièce finale.

• S1 : Broche de tronçonnage de 15kW équipée d’une fraise-scie Ø600mm.
• X8 : Amenage du tube sur 9m
• Z7 : Tronçonnage pendulaire.
• X2 : Etau mobile pour le décalage du tube coupé et l’usinage des extrémités.
• X5/Y6/Z4 : Interpolation d’usinage.
• S2 : Broche d’usinage double tête 1000-6000tr/mn avec cône d’attachement HSK
• R9 : Indexeur 180°

La ligne de coupe permet d’enchainer des quantités et des longueurs différentes dans la même barre, on choisit aussi pour chaque pièce les usinages d’extrémités droit et gauche. La coupe et l’usinage sont réalisés avec une micro-pulvérisation. Un aspirateur de copeaux est connecté à des goulottes installées dans la machine et permet la récupération des copeaux.
