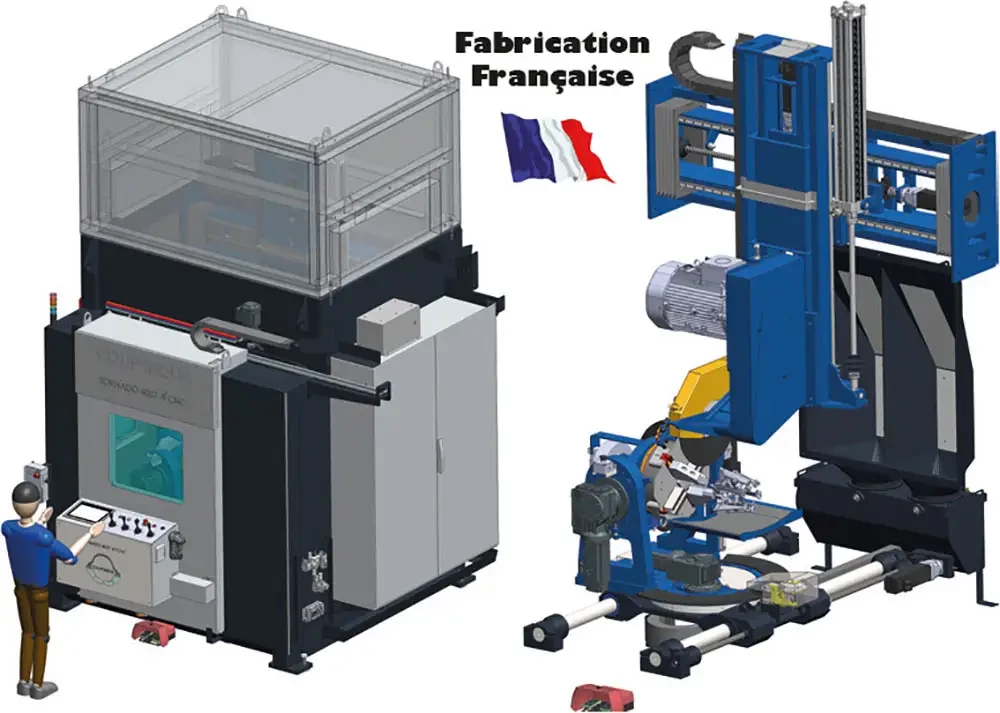

TORNADO 6037 A CNC : tronçonneuse meule pour dégrappage des moules fonderie

La machine utilise le tronçonnage à sec par meule abrasive. Cette machine est particulièrement destinée aux petites et moyennes séries pour le procédé à la cire perdue. La conception mécanique et l’automatisme permettent un changement de série rapide et une adaptation facile par des opérateurs non qualifiés. La machine peut fonctionner selon 2 principes : Semi-automatique : positionnement automatique et tronçonnage par l’opérateur à partir du pupitre déporté. Automatique : positionnement automatique ET cycle de tronçonnage automatique. La tronçonneuse est structurée autour de 4 axes numériques de positionnement (X, Y, Rx, Ry/z), 1 axe numérique de tronçonnage (Z) et une broche de tronçonnage (S). La machine est entièrement capotée un accès avant par une porte à ouverture électrique sur rail pour le chargement des moules. La conduite de la machine se fait à partir du pupitre de commande articulé qui comprend un écran tactile 10’’, les leviers de commande des axes, un écran 19’’ de contrôle relié à une caméra placée dans la machine et un scanner de codes à barres filaires. La programmation a été simplifié à son maximum : 1 moule = 1 programme. La machine permet de mémoriser en automatique jusqu’à 20 coupes différentes par moule. La mémorisation des positions est faite par apprentissage par l’opérateur en s’aidant de deux lasers qui imagent la trace de coupe sur la fonderie. Chaque axe se déplace à l’aide des leviers de commande situé sur le pupitre mobile. Un système mécanique de mesure automatique de la meule permet de compenser automatiquement les points de début et fin de coupe selon l’usure constatée. Selon la demande, le moule est positionnée sur une table de travail avec des montages adaptés ou serré dans un mandrin 2 mors. Un modulateur d’avance est installé sur le pupitre pour diminuer ou augmenter la vitesse de travail selon les sections de coupe. CARACTERISTIQUES : Axe X = 1200 mm Axe Y = 1200 mm Axe Z = 1100 mm Axe Rx = 360° multi-tour Axe Ry/z = -5 à +95° S = 2500 tr/mn Ø de meule = 600 mm Puissance 37 kW Vitesse rapide des axes : 200 mm/s. Vitesse de coupe 80 m/s Vitesse de tronçonnage : 0.1 à 15 mm/s. Enveloppe de travail = 500x500x500 mm Automate et écran tactile SIEMENS. Dimensions : L = 3200 x l = 2800 x H = 4200 mm Poids = 5500 kg
Tel : 04 76 66 50 28 - www.coup-indus.fr
