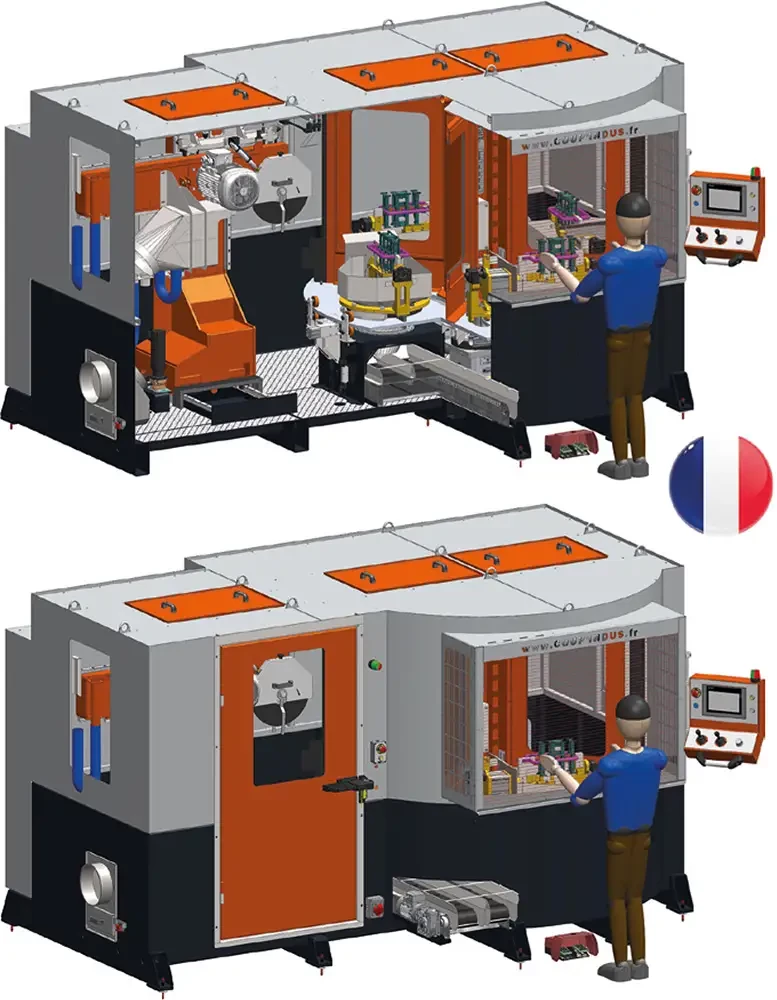

Centre de tronçonnage à meule à sec pour pièces de fonderie TORNADO 409 A3CNC

Cette machine est dédié au dégrappage rapide de petites pièces de fonderie fixées sur un barreau de distribution. Le plateau tournant 4 postes assure un chargement/déchargement en temps masqué pendant le tronçonnage des pièces. La zone de chargement est sécurisée par une barrière immatérielle. Chaque poste est équipé d’un étau pneumatique à course courte avec un mors d’appui et de serrage aux formes spécifiques pour une mise en référence facile et rapide. La tête de tronçonnage se déplace sur 3 axes numériques linéaires pour effectuer jusqu’à 15 coupes par poste. Après tronçonnage, les pièces comme les chutes tombent pas gravité et sont triées par une goulotte qui les place à droite ou à gauche du convoyeur qui éjecte le tout en face avant de la machine. Le pupitre intègre une application COUP’INDUS pour la gestion des modes manuel, semi-automatique et automatique.

Meule Ø400x4x25.4mm. Moteur 9kW. Vitesse de coupe 80m/s. Axes : X (AV/AR)= 400mm, Y (H/B) = 350mm, Z (D/G) = 700mm.
