BLECH EXPO 2017 : BYSTRONIC dévoilera la nouvelle Xpert 80

04/10/2017
La nouvelle Xpert 80 de Bystronic offre tout sauf la monotonie. Plus de force pour des pièces à plier polyvalentes. Plus de longueur de pliage pour des pièces uniques complexes et des grandes séries. Et plus de dynamique pour des processus de pliage rapides.

Pour de nombreux utilisateurs, le pliage signifie encore toujours: fabriquer des pièces petites à moyennes sur de grandes presses plieuses. Cela les restreint, car l’usinage de pièces à plier sur des presses trop grandes prend du temps, occupe de l’espace et peut nuire à la qualité. Pour des pièces jusqu’à 1500 millimètres de longueur de pliage et d’une épaisseur maximale de 20 millimètres, ces utilisateurs n’ont en réalité pas besoin de grande station de pliage, mais plutôt d’une petite installation polyvalente, véritable concentré de puissance.

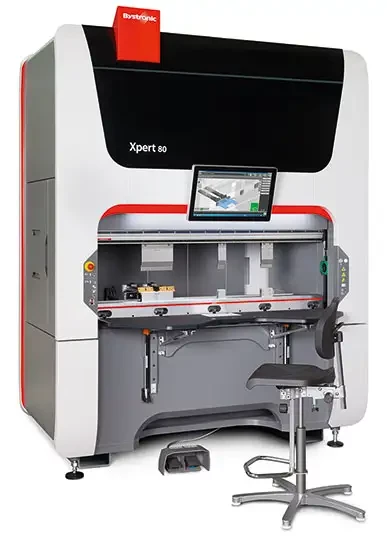

Plus de longueur de pliage. Pour l’installation de plusieurs stations de pliage pour les fabrications de série et de pièces uniques complexes.


C’est précisément pour répondre à ces besoins que Bystronic a développé la nouvelle Xpert 80. Une presse plieuse rapide au format compact qui s’intègre pratiquement dans tous les environnements de fabrication. Ce faisant, la mobilité de l’Xpert 80 constitue un avantage essentiel comparativement aux presses plieuses de grand format. Les grandes presses doivent être placées de manière fixe dans la ligne d’usinage et occupent souvent beaucoup de place de par leur conception.

Ce n’est pas le cas de la nouvelle Xpert 80. Grâce à sa compacité, la machine peut être installée de manière mobile. Bystronic propose ainsi la solution de pliage idéale pour les environnements d’usinage qui peuvent varier en permanence au gré des commandes. L’Xpert 80 assiste l’utilisateur pour l’usinage à façon flexible aux tailles de lots variables ou de pièces à plier des plus variées de même que pour l’usinage série de pièces récurrentes. De plus, la machine peut par exemple être installée aujourd’hui à côté d’un laser et demain peut-être en ligne avec d’autres presses plieuses pour un usinage série.

Presse plieuse mobile d’une extrême précision

Avec l’Xpert 80, Bystronic perfectionne le concept de la presse plieuse mobile, déjà établi avec succès sur le marché avec la version Xpert 40 plus petite. Le responsable produits de Bystronic, Karsten Trautvetter, explique : « Le grand succès de l’Xpert 40 démontre qu’elle répond aux besoins de nombreux utilisateurs en matière de systèmes de pliage tant rapides et que mobiles. »

Contrairement à l’Xpert 40, l’Xpert 80 a un atout majeur, à savoir plus de longueur de pliage et plus de force de pliage. Elle étend ainsi l’éventail d’applications. Sur une longueur de pliage de près de 1,5 mètre, l’Xpert 80 déploie une force de pliage de 80 tonnes. La surface de dépose de la machine est inférieure à 3 mètres carrés.

Par ailleurs, des vitesses de pliage élevées peuvent atteindre 25 millimètres par seconde. Les utilisateurs peuvent ainsi comparativement plier trois fois plus de pièces sur la machine plus petite que sur une grande presse plieuse plus lente. Par ailleurs, ByMotion, la commande d’entraînement développée par Bystronic, garantit une accélération précise du tablier supérieur et des butées arrière sur l’Xpert 80. Elle permet une parfaite coordination entre vitesse, précision et force de pliage. Il en résulte des processus de pliage à forte répétitivité.

Conception ergonomique et efficacité énergétique

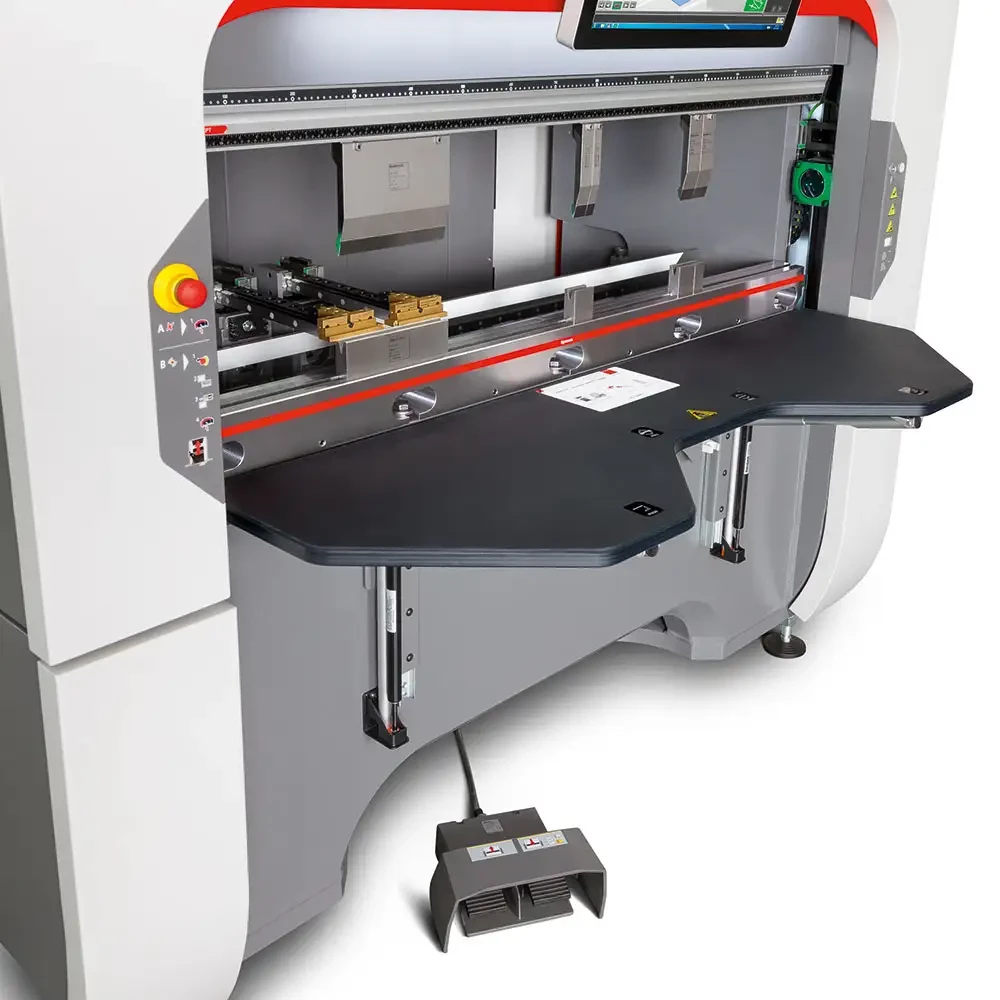

La conception spécifique de l’Xpert 80 offre de nombreuses fonctionnalités. Des contours ergonomiques facilitent l’interaction entre l’opérateur et la machine. Au bas des flancs de la machine, des tiroirs offrent des espaces de rangement suffisants pour les outils de pliage et équipements. Ainsi, l’ensemble des outils essentiels est toujours à portée de main. Un système de serrage automatique simplifie le changement d’équipement de la machine: Il suffit d’encliqueter l’outil et c’est prêt. Une table pliante réglable en hauteur située sur le devant de la machine sert d’auxiliaire au travail et de surface de dépose.

presse plieuse bystronic 80 tonnes
Plus de force de pliage. Une force de pliage jusqu’à 80 tonnes pour une grande diversité d’applications.


Pour les pièces à plier complexes, les utilisateurs peuvent installer plusieurs stations de pliage sur la longueur de pliage de près de 1,5 mètre. Ceci facilite par exemple l’usinage série et minimise les changements d’équipement pour certains processus de pliage. « De nombreux utilisateurs travaillent avec ledit kit de pliage » déclare Karsten Trautvetter. Ainsi, pour un produit final donné, toutes les pièces requises sont pliées en série, c.-à-d. en un même ordre de pliage. La configuration de plusieurs stations de pliage sur la longueur de pliage de la presse plieuse s’avère dans ce cas particulièrement judicieuse.

Pour le développement de l’Xpert 80, Bystronic a également recherché à optimiser la consommation d’énergie. «Les utilisateurs non seulement attentifs aux temps de fabrication rapides mais aussi à la consommation d’énergie seront séduits par le Dynamic Drive System de l’Xpert 80» selon Karsten Trautvetter. Le concept d’entraînement économique est garant de séquences de pliage dynamiques sans perte d’énergie. L’Xpert 80 fournit la force requise pour chaque pièce à plier sans excédent énergétique. A cela s’ajoutent des fonctions intelligentes telles que l’Energy Safer et un mécanisme automatique Stop & Start. Ainsi, comparativement aux grandes installations de presses plieuses, l’Xpert 80 se caractérise par une efficacité énergétique quasiment imbattable sur tout le processus de pliage.
