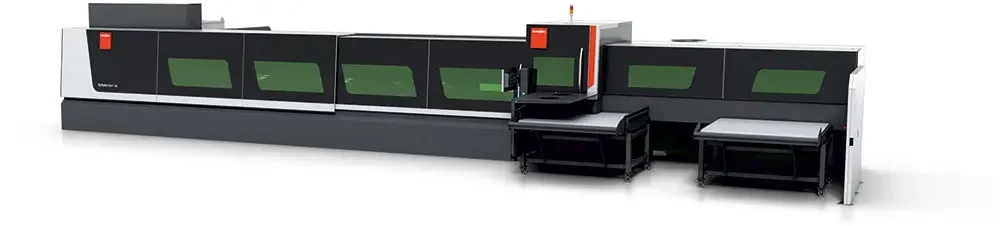

BYSTRONIC ByTube Star 330 : Découpe Laser tube 3D pour toutes tailles de tubes

La ByTube Star 330 est un système laser à tubes 3D de grandes dimensions. Elle assure un procédé de découpe efficace et flexible ainsi qu'un tri automatique de l'ensemble de la gamme de tubes - jusqu'à 12,2 m de long et plus de 320 mm de diamètre. De plus, la possibilité d'un contrôle entièrement automatique de la configuration de la tête de coupe et de la buse garantit un fonctionnement sans faille.

ByTube Star 330

Longueur totale 32640 mm (pour 12,8/12,2)

Poids total 40 tonnes

Largeur totale 10238 mm

Hauteur totale 3734 mm

Charge 65 kg/m max

Longueur de chargement 12,8 m; 9,2 m; 6,5 m

Capacité maximale de chargement de lot 7,5 tonnes

Charge max. de la chaîne 4,16 tonnes

Longueur de déchargement 12,2 m; 8,5 m; 6,1 m

Tubes et des sections ouvertes Tubes ronds standard de 19,05 mm à 305 mm

Dimensions extérieures des profilés rectangulaires Section fermée, non circulaire dans le caisson de 19,05 mm x 19,05 mm à 260 mm x 260 mm

Profilé ouvert en tant que rééquipement Profilé ouvert dans le caisson 19,05 mm x 19,05 mm à 260 mm x 260 mm

Profilé ouvert C + L + H (I)

Kit d’extension Diamètre Option de rééquipement permettant d’atteindre 324 mm dans le cas de profilés fermés circulaires

Puissance de coupe laser 6 kW, 10 kW

Type de laser Source laser à fibres optiques

Procédés de découpe Découpe à l’azote + Découpe à l’oxygène + MixGas + Découpe à l’air comprimé haute pression
