BYSTRONIC Modular Tool Changer

Changement d'outils automatisé pour presse plieuse.

Le Modular Tool Changer soulage le personnel opérateur et accroît la productivité.des travaux de pliage : il change les outils sur la presse plieuse Xpert Pro entièrement automatiquement et assure des processus de pliage de haute précision.

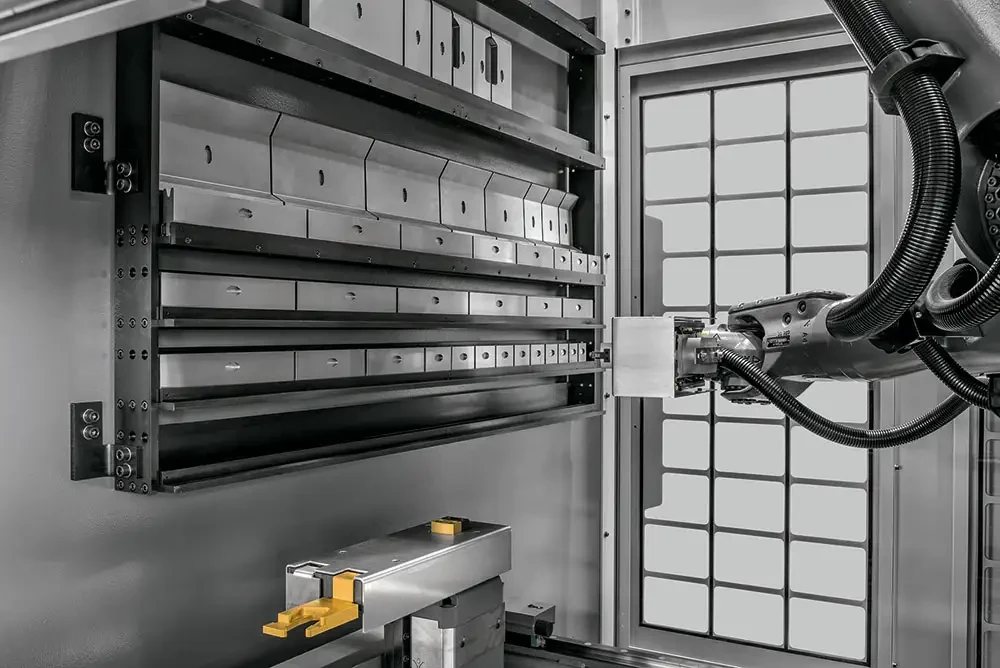

Le robot à 6 axes possède une capacité de charge de 25 kg. Il peut prendre en compte des outils inférieurs jusqu’à une taille de V120 et des outils supérieurs d’une hauteur jusqu’à 350 mm. Si nécessaire, les outils supérieurs peuvent être tournés de 180 degrés. Le Modular Tool Changer est connecté au logiciel de pliage BySoft Cell Control Bend. Les capteurs intelligents détectent automatiquement les nouveaux outils et les intègre immédiatement dans le magasin.

Modular Tool Changer

Force de pliage 100 – 320 t

Longueur de pliage 3100 – 4300 mm

Course du coulisseau 450 mm

Distance tablier inférieur/supérieur 840 mm

Profondeur du col de cygne 400 mm

Largeur de la table 74/110 mm

Capacité max. d’outils dans le magasin 52 m

Longueur de segment max. de l'outil supérieur 515 mm

Hauteur max. de l'outil supérieur 350 mm

Ouverture max. de la matrice 120 mm

* Ces produits ne sont pas tous disponibles dans tous les pays.
