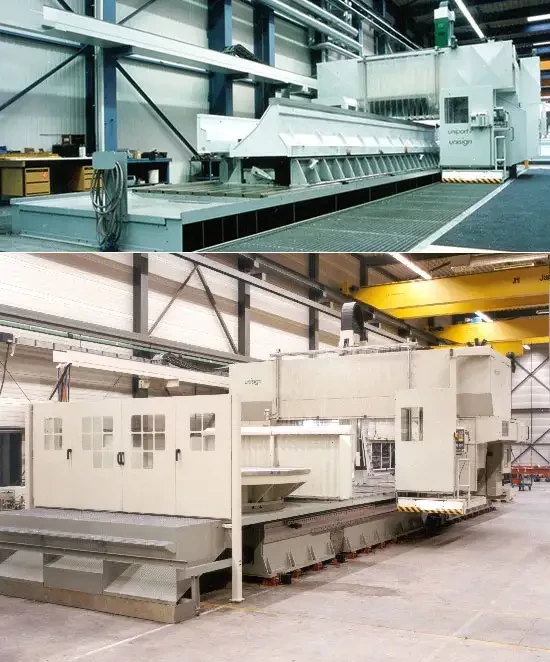

La flexibilité du grand centre d'usinage à portique Uniport 7 d'UNISIGN est encore augmentée par l'intégration d'un plateau tournant au bout de la course de l'axe X

24/05/2007
Le passage horizontal de 4.000 mm entre les montants et le passage vertical de 1.900 mm sous le portique permettent l'usinage 5 faces des pièces volumineuses sur les tables de fixation standard. Des bagues ou des pièces cylindriques de grandes dimensions peuvent être usinées par tournage vertical sur le plateau tournant.

Pour les opérations de tournage puissant, la station de tournage vertical est équipée d'un moteur de 80 kW et d'une boîte de vitesses automatique à deux étages. La vitesse maximum du plateau tournant de Ø 3.500 mm est de 120 tpm avec un couple max. de 43.000 Nm permettant ainsi d'enlever une quantité de copeaux optimum. Les outils de tournage sont chargés dans un adaptateur spécifique attaché au nez de la broche en bas du bélier. L'adaptateur, est muni d'une interface "Capto" (taille C8) permettant de changer automatiquement les outils de tournage à partir de la station "Pick-up". La station "Pick-up" sert également de paroi de séparation entre la station de tournage et la table de fixation stationnaire.

Centre d'usinage à portique CNC Gantry avec prise d'outil SK50, l'UNIPORT 7 se caractérise par ses grands rayons d'action, sa grande capacité de coupe et la possibilité d'usinage entièrement automatique de plusieurs côtés de grandes pièces volumineuses.

La broche principale verticale et la boîte d'engrenage à deux étages sont intégrées dans un RAM stable avec des glissières de bloc. Outre cette broche d'usinage puissante, une tête de fraisage et forage à angle droit automatique Unisign et/ou une tête de fraisage et forage universelle automatique Unisign sont livrables pour l'usinage de plusieurs côtés.

L'UNIPORT 7 est uniquement en vente comme modèle Gantry, c.-à-d. avec un banc fixe et un portique mobile. Le modèle Gantry se caractérise par un accès facile au rayon d'action de la machine. De grandes pièces lourdes sont également faciles à charger à l'aide d'une grue. Ceci est aussi possible sous forme d'usinage pendulaire. Lors de l'usinage automatique dans un poste, l'autre poste peut être rechargé et préparé pour l'usinage.
