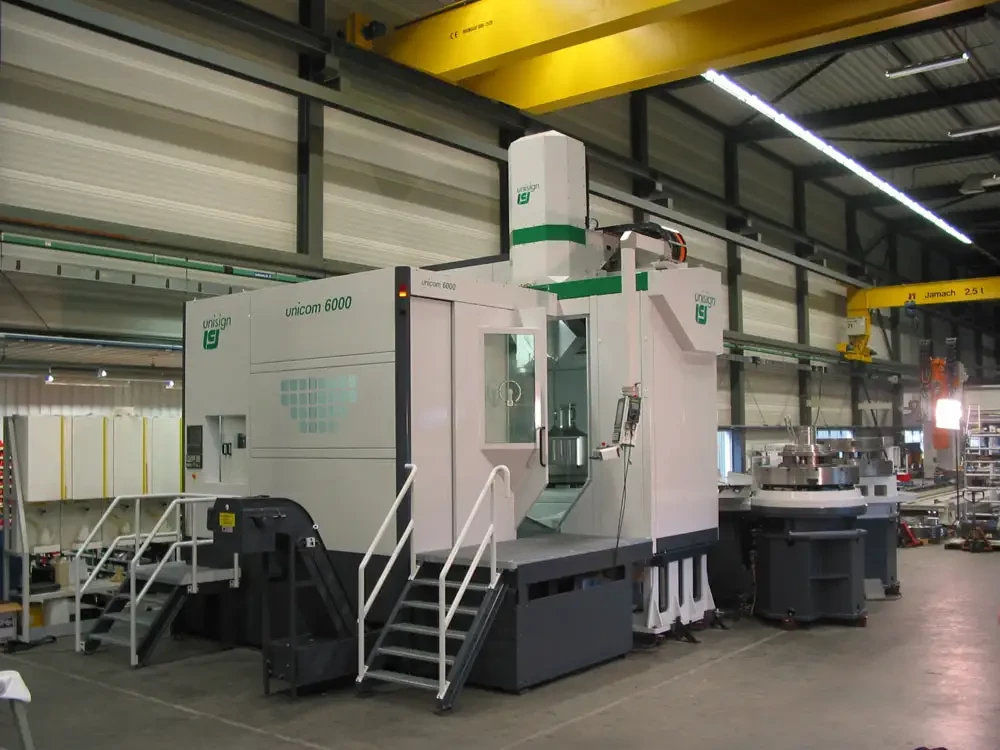

Le centre d'usinage CNC à 5 axes pour tournage et fraisage Unicom 6000-HV d'UNISIGN est une solution économique pour un usinage complet et flexible

18/01/2007
La machine UNICOM 6000-HV représente la dernière génération des centres d'usinage UNISIGN pour les opérations combinées de fraisage, de perçage et de tournage. Cette machine hautement flexible et puissante, destinée à l'usinage complet de pièces diverses, résulte du développement continu des centres d'usinage à broche verticale au cours des 25 dernières années.

Le concept de la machine UNICOM 6000-HV est basé sur une table mobile avec station de tournage vertical intégrée et munie d'une interface permettant de recevoir des palettes d'un diamètre jusqu'à 1.800 mm. La table mobile désignée comme axe Y se déplace en dessous d'une traverse horizontale avec coulisseau transversal et chariot porte-broche vertical.

Les déplacements du coulisseau transversal et du chariot porte-broche sont désignés respectivement comme axe X et axe Z. Le système d'entraînement avec servomoteurs puissants permet des efforts dynamiques importants notamment des déplacements rapides de 30 m/min et une accélération / décélération de 3 m/sec2 pour tous les axes. Ainsi les temps auxiliaires de positionnement, de changement d'outil et changement de tête d'usinage sont fortement réduits. Le changeur de palettes standard muni de deux palettes réduit encore les temps auxiliaires par le chargement/déchargement pendant le cycle de travail machine.

La station de tournage est entraînée par deux unités de commande chacune munie d'un moteur de commande refroidi à l'eau avec boîte de vitesses à deux étages. Les deux unités d'entraînement se situent au bout de la table mobile sous les protections télescopiques en acier de l'axe Y. Outre les opérations de tournage, la table de tournage peut également servir de table rotative très précise asservie par l'axe C.

La broche de perçage/fraisage est intégrée dans une tête inclinable afin qu'elle puisse être positionnée dans n'importe quel angle entre les plans horizontal- et vertical. Le mouvement d'inclinaison est conçu comme axe B et permet, en combinaison avec l'axe C de la table rotative et les trois axes linéaires, de manoeuvrer quelle que soit l'orientation par rapport à la pièce montée sur la table ou même simultanément dans tous les axes pour un vrai usinage 5 axes !

Le magasin d'outils à chaîne offre la place à 80 outils de fraisage, de perçage et de tournage avec logements HSK 63. Par ailleurs, un magasin linéaire ?Pick-up? permet le logement des adaptateurs d'outils de tournage et d'une tête angulaire compacte (option). Un capotage intégral, comme équipement standard, assure une commande confortable et sûre de la machine. Une porte d'accès pour l'opérateur avec une grande fenêtre se situe latéralement devant la machine, près de la broche principale et du pupitre de commande. Le changeur de palettes se situe latéralement derrière la machine. Une station de transfert rotative remet la palette de la machine au chargeur de palettes devant la machine à côté du pupitre de commande.
