ELUMATEC : un programme complet de centres d'usinage pour les profilés alu et PVC

29/01/2007

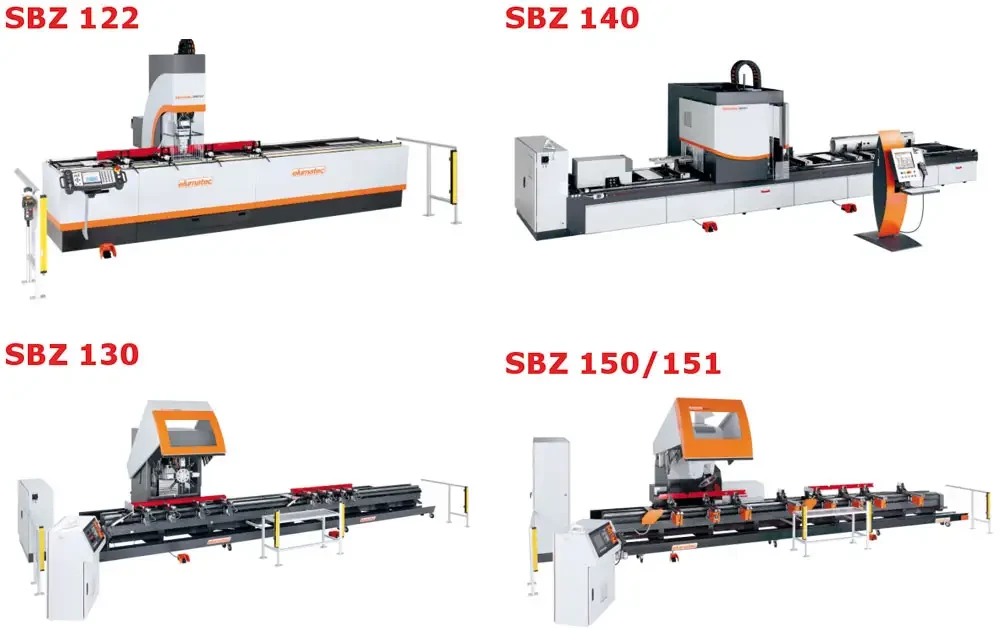

Les exigences de qualité et de productivité dans la fabrication des profilés demandent des moyens adaptés à des besoins très diversifiés. Le programme de centres d'usinage à commande numérique développés par elumatec offre la possibilité de choisir le centre adapté aux impératifs de productions par natures différentes selon les applications. La simplicité d'utilisation est l'une des caractéristiques de ces centres avec des organes de commandes appropriés et un environnement informatique performant. La gamme se décompose en centres 3 axes (SBZ 122 ET 130), 4 axes (SBZ140) et 5 axes (SBZ 150 ET 151).

Le centre SBZ122 permet l'usinage sur 5 faces de profilés jusqu'à une longueur de 3 850 mm. Au-delà ils sont usinés par glissement du profilé en deux phases, sans extraction ou retournement. Il dispose d'un magasin d'outils à cinq emplacements avec changeur d'outils, dont 4 emplacements pour les outils standards et 1 emplacement pour les têtes de renvoi d'angle. La broche atteint une vitesse de rotation allant jusqu'à 21 000 min-1 pour des avances travail jusqu'à 5 000 mm/min. Un système de rotation intégré à la broche pivote la tête de renvoi d'angle par pas successifs de 90°.

Le centre SBZ 130 se classe parmi les meilleures ventes mondiales d'elumatec avec plus de 600 machines implantées dans le monde. Sa robustesse et sa flexibilité expliquent ces résultats. Le bâti du centre en forme de portique réduit les vibrations et améliore sa précision. Un entraînement direct sur les axes et une tourelle revolver à 8 emplacements d'outils permettent des temps de cycle courts. La broche atteint une vitesse de rotation allant jusqu'à 6 000 min-1 pour des avances travail jusqu'à 5 000 mm/min. Toutes les opérations d'usinage de fraisage, de perçage et de taraudage sont exécutées sur le profilé en position fixe sur 5 faces, ce qui supprime les risque de détériorations des surfaces. Le centre est livré en série pour différentes longueurs de profilés allant de 4200mm à 11500mm.

Le centre SBZ 140 répond à un souci de productivité avec deux postes de travail séparés assurant les opérations d'usinage de façon continue. Ces deux postes de travail peuvent être divisés en deux zones avec la mise en place de quatre profilés: deux sont en cours d'usinage et deux autres en cours de déchargement et chargement. Cette utilisation rationnelle du centre d'usinage permet à l'opérateur de travailler en temps masqué et de desservir plusieurs machines suivant les temps de cycles. La broche atteint vitesse de rotation allant jusqu'à 21 000 min-1 pour des avances travail jusqu'à 5 000 mm/min. Le centre est livré en différentes versions pour des longueurs de profilés de 6 400, 7 600 et 9 700 mm. La largeur d'usinage de 650 mm convient plus particulièrement pour l'usinage de profilés de grande largeur comme par exemple les portes sectionnelles.

Les centres SBZ 150 et 151, centres du type 5 axes , se différencient principalement au niveau programmation et magasin d'outils: SBZ 150 dispose d'une commande FerroControl de type PC industriel et un magasin à 8 emplacements d'outils standards et 3 emplacements d'outils spécifiques (scie, renvoi d'angle et tête de fraisage) alors que SBZ 151 est équipé d'une commande numérique NUM Axium et d'un magasin à 20 outils avec un changeur d'outils permettant le changement automatique de 13 outils standard et 7 outils spécifiques. La broche atteint vitesse de rotation allant jusqu'à 21 000 min-1 pour le SBZ 150 et 24 000 min-1 pour le SBZ 151 pour des avances travail jusqu'à 5 000 mm/min. Le centre est livré en série pour différentes longueurs de profilés allant de 6000mm à 12000mm.
