Spécial MICRONORA 2006 : AGIE montrera le centre d'électroérosion par enfonçage pour la nano-mécanique Agietron Micro Nano

21/09/2006

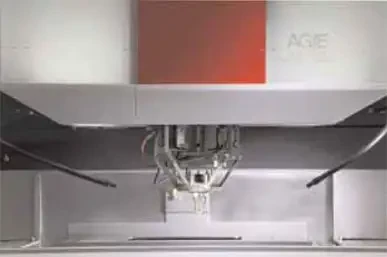

Sur la machine de base Agietron Micro, le module nano est monté à la place de l'axe C.

Dans les systèmes mécaniques conventionnels, la présence de frottement limite fortement la possibilité de positionner, avec une précision sub-micrométrique, deux corps en contact.

Pour une utilisation dans le domaine nanométrique, un des principes qui se prête particulièrement bien à la réalisation de mécanismes de très haute précision est l'utilisation de structures flexibles, composées de parties qui se déforment élastiquement et sans frottement, permettant d'obtenir ainsi des déplacements avec une résolution et une répétabilité extrêmes.

Le module " nano " est composé de six tiges élastiques formant trois parallélogrammes, mis en mouvement par des moteurs linéaires et réglés grâce à des règles de verre, avec une précision de positionnement de 0,1 ?m. La précision de positionnement obtenue est de 5 à 10 fois supérieure à celle fournie par une machine normale de précision.

2 machines en 1
? Agietron MICRO

Courses : 220x160x100 mm
Dimensions de la pièce (LxPxH) : 300x200x100 mm
Précision de positionnement : + 1 ?m
Résolution : 0,1 ?m
Rugosité : Ra 0,1 ?m
Diélectrique : Huile ou eau
Système de mesure : Règles de verre
Mouvement des axes : Vis et guides de précision

? Agietron NANO
Courses : 6x6x6 mm
Précision de positionnement : + 0,1 ?m
Résolution : 0,02 ?m
Rugosité : Ra 0,05 ?m
Diélectrique : Huile ou eau
Système de mesure : Règles de verre
Mouvement des axes : Cinématique parallèle
