OPEN MIND hyperMILL v 2014.2 : nouvelles fonctions et améliorations

29/01/2015
Outre une importante extension pour la modélisation de volumes disponible dans hyperCAD-S, la partie CAO du système, hyperMILL 2014.2 livre toute une série d'améliorations destinées aux programmeurs FAO.

Finition par niveau Z forme 3 axes

Habituellement, lors d'une finition par niveau Z, un système FAO suit simplement les coordonnées X et Y. Si une surface de fond est bombée, le résultat du fraisage n'est pas optimal et de nombreuses séquences de finition sont requises. Une nouvelle fonction pour la finition par niveau Z forme 3 axes permet désormais de référencer les surfaces de fond bombées, sur lesquelles s'alignent ensuite les trajets de fraisage. L'outil de fraisage suit alors parfaitement l'arête de délimitation entre le fond et la paroi. Tous les plans intermédiaires sont décalés par rapport à la surface du fond.


La finition par niveau Z forme 3 axes permet de référencer des surfaces de fond bombées


À cette nouvelle fonction a été intégré le principe de délimitation progressive d'OPEN MIND, permettant un calcul plus précis de la délimitation avec les surfaces voisines et un meilleur usinage des arêtes vives extérieures. Pour l'utilisateur, cela représente un avantage considérable : la qualité de surface est optimisée, tandis que les temps de programmation et d'usinage sont réduits.

Usinage de matière résiduelle 3 axes

Les zones ouvertes et profondes ainsi que les zones inclinées et planes des cavités peuvent être traitées dans une opération avec prévention des collisions. Les zones de matière résiduelle détectées par la prévention des collisions sont alors automatiquement transférées vers l'opération suivante. On procède ensuite une nouvelle fois à la sélection optimale de l'outil et de son inclinaison, en choisissant par exemple un outil plus long ou une inclinaison différente. Cette action est répétée jusqu'à obtention du contour de référence. Pour le programmeur FAO, cela représente une simplification substantielle du travail.

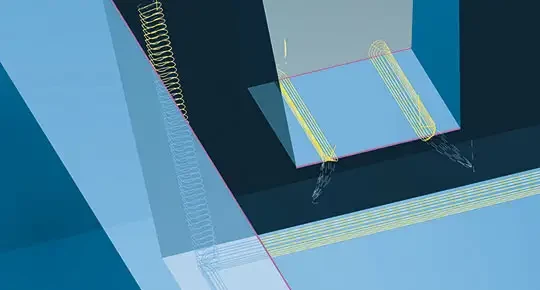

usinage matiere residuelle
Les zones de matière résiduelle détectées sont automatiquement transférées vers l'opération suivante


Les améliorations d'hyperMAXX

Plusieurs aspects du module de découpe haute performance (HPC) hyperMAXX pour hyperMILL ont également été complétés. Parmi ces compléments figure la plongée de l'outil de fraisage au-dessus de trous pré-percés. Cela facilite l'entrée de l'outil dans la matière au début de l'usinage. Le principal avantage de cette méthode réside dans la préservation des outils, notamment pour les matières dont l'usinage est difficile. Un contrôle des collisions est également effectué tout au long du processus d'usinage. En outre, hyperMAXX dispose désormais d'un mode appelé Zigzag, particulièrement adapté à l'usinage de grandes pièces : les trajets à vide sont évités et donc le temps d'exécution considérablement réduit.

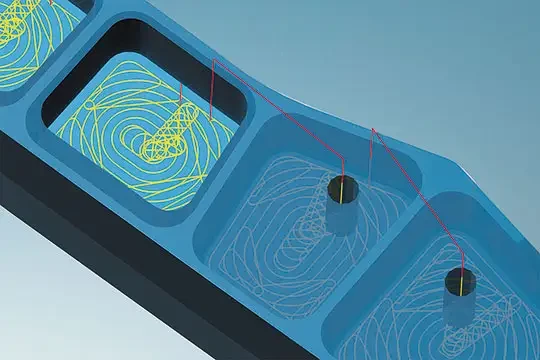

plongee outil fraisage
L'outil de fraisage plonge dans des trous pré-percés dans la matière


Fraisage en plongée 2 axes

Le fraisage en plongée 2 axes constitue une autre innovation intéressante. Il permet d'enlever de la matière par la simple plongée de l'outil de fraisage. Le nouveau cycle est adapté tant à l'ébauche qu'à la finition. La rapidité d'usinage et l'adaptation aux matières difficiles à traiter constituent ici aussi le principal avantage.

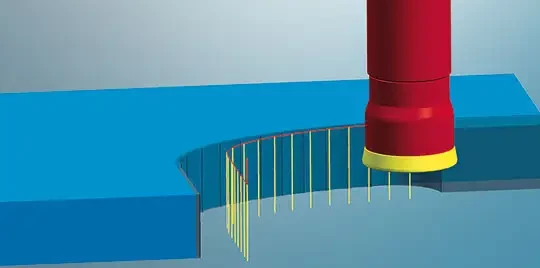

fraisage 2 axes ebauche - finition
Fraisage en plongée 2 axes pour une ébauche et une finition efficaces
