OPEN MIND présente hyperMILL 2018.1 : perfectionnement de la suite CAO/FAO

25/01/2018
L'éditeur CAO/FAO OPEN MIND a lancé la version 2018.1 de la suite logicielle hyperMILL. Les nouvelles fonctions importantes sont le « recouvrement adouci », l'ébauche 3 axes optimisée lors de l'usinage grande avance et la fonction CAO « Surface globale » orientée FAO. La nouvelle version marque également des points à travers des fonctions optimisant les processus pour l'usinage d'électrodes. La solution de simulation hyperMILL Virtual Machining constitue une nouvelle référence pour la mise en oeuvre de l'industrie 4.0.

OPEN MIND a optimisé l'ébauche 3 axes pour l'utilisation des fraises à grande avance. Il est possible de définir des hauteurs de crête spéciales pour différents plans pièce. Les approches latérales sont alors calculées automatiquement. Un mouvement de dégagement spécial récupère dans les coins la matière résiduelle qui subsiste lors d'une approche latérale élevée. Le découpage intelligent des trajets d'outil et l'optimisation des parcours assurent une sécurité accrue des processus sans laisser d'îlots.

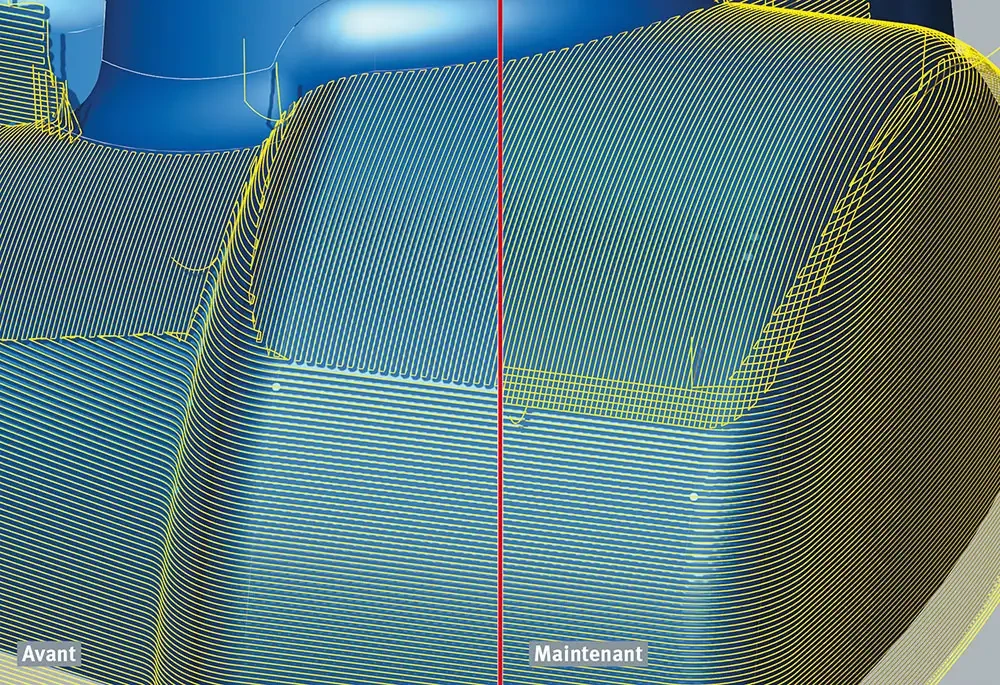

Surfaces optimales dans les zones de transition avec la fonction « Chevauchement adouci » (Photo Open Mind)


Des transitions fluides

La nouvelle fonction de «recouvrement adouci» permet d'optimiser la qualité de surface dans les zones de transition des usinages dépendants d'un angle de seuil. Les mouvements de recul sont réduits dans les zones de transition, et des surfaces parfaites sont obtenues en décollant légèrement l'outil. En cas d'usinage de la matière résiduelle, les optimisations s'effectuent indépendamment de la pente.

orienter usinage pour fraisage efficace

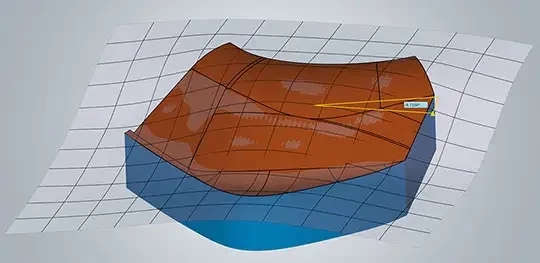

Fonction « Surface globale » : création rapide d'une surface unique avec une orientation ISO définie pour la programmation CN ultérieure (Photo Open Mind)


hyperCAD-S : la CAO pour les utilisateurs de FAO

Dans la version 2018.1, le module CAO de la suite FAO d'OPEN MIND comporte une solution offrant un gain de temps considérable : « Surface globale ». Lorsqu'un objet est construit de telle sorte que sa surface se compose d'un grand nombre de surfaces isolées, il est souhaitable de traiter celle-ci comme une surface unique au niveau de la programmation CN. La nouvelle fonction réunit plusieurs surfaces isolées en une seule surface avec une orientation ISO définie, orientant ainsi l'usinage pour un fraisage efficace.

automatiser definition eletrode usinage

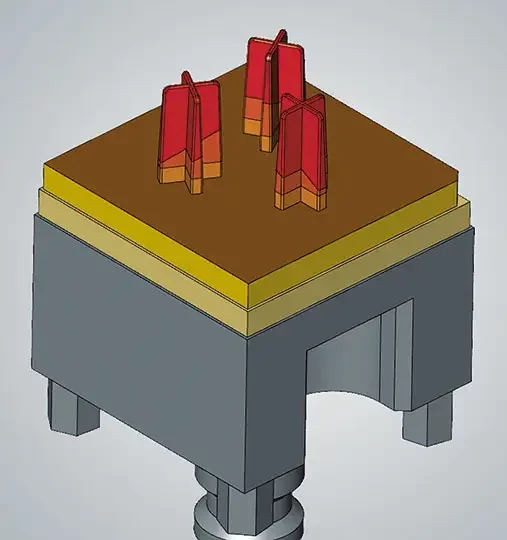

hyperCAD-S Electrode : la disposition circulaire de plusieurs géométries d'électrode permet de gagner du temps lors du fraisage et de l'érosion (Photo Open Mind)


Le module hyperCAD-S Electrode automatise la définition et l'usinage d'électrodes pour l'enfonçage. Les électrodes peuvent être créés simplement à partir de la surface à éroder dans la géométrie de la pièce, même sans connaissances techniques spécifiques. OPEN MIND a ajouté d'autres fonctions à ce module. Par exemple, la fonction « Duplication électrode » permet de placer de façon circulaire plusieurs géométries d'électrodes avec des gaps d'étincelle différents sur un même porte-outils. L'utilisateur gagne ainsi du temps lors du fraisage et de l'érosion. L'intégration d'une interface à CERTA Systems Job Manager est importante pour garantir la continuité dans le processus Électrode.

hyperMILL VIRTUAL Machining

À partir de données CN, la solution de simulation hyperMILL VIRTUAL Machining offre une parfaite reproduction virtuelle de la réalité de la machine. Dans la lignée du concept Industrie 4.0, une mise en réseau bidirectionnelle est établie entre le dispositif de commande de la machine et hyperMILL VIRTUAL Machining Center, permettant ainsi d'atteindre des niveaux de contrôle et d'optimisation des processus inégalés.
