Usinage d'un panier de basket avec la technologie 5 axes du logiciel hyperMILL® d'OPEN MIND

Après avoir présenté d'impressionnantes pièces telles qu'une chaussure à talon ou encore un casque de moto enduro, les développeurs d'OPEN MIND ont encore mis au point une démonstration technique incroyable cette année : un panier de basket taillé dans la masse. Cette pièce démontre de manière spectaculaire le potentiel de l'innovante technologie 5 axes hyperMILL.

hyperMILL d'OPEN MIND repousse les limites du fraisage 5 axes

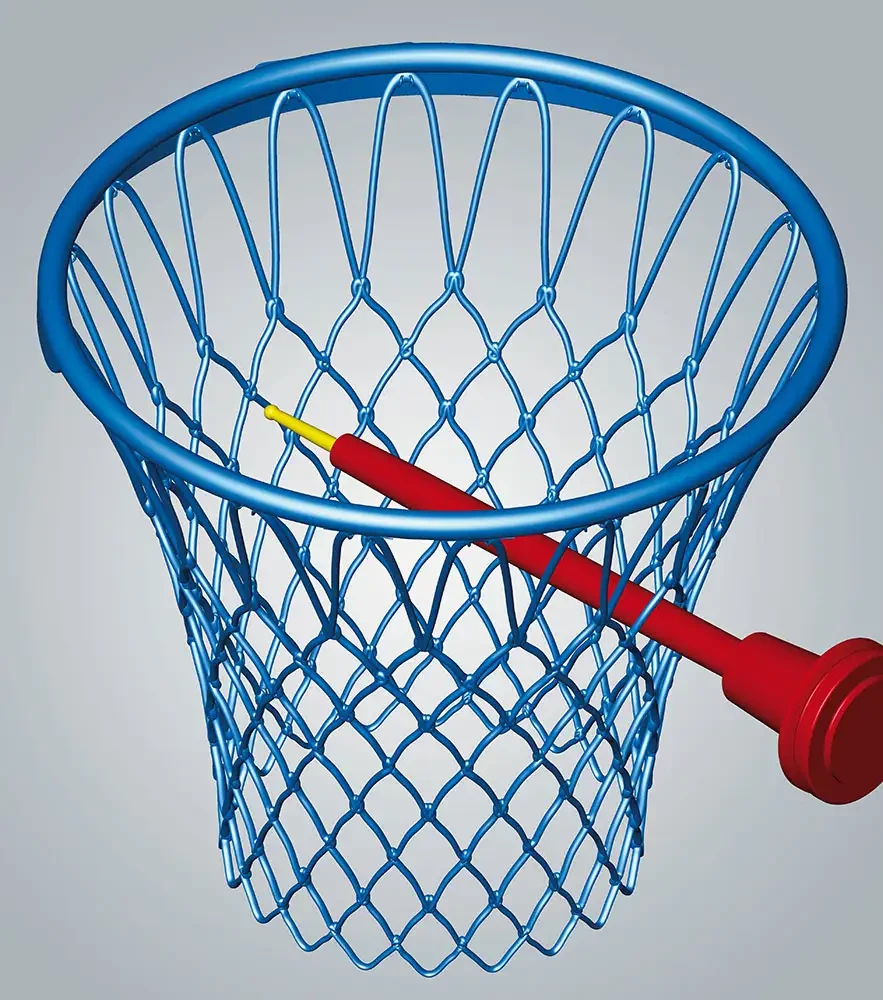

Le panier de basket a été usiné sur un centre d'usinage 5 axes GROB G350 à l'aide, notamment, d'une fraise tonneau conique OSG. Un outil de coupe de 320 mm de long a fraisé un panier de basket de 565 g à partir d'un bloc d'aluminium de 80 kg - 99,3 % de la matière a été enlevée. L'application montre les performances exceptionnelles d'hyperMILL dans le domaine de l'usinage simultané 5 axes complexe - y compris le fraisage de poches profondes et l'usinage de surfaces ondulées. Le contrôle de collision exceptionnel a permis de réaliser des contours extrêmement étroits avec une longue fraise - en traversant le « filet » d'un bout à l'autre. Les zones externes ont été usinées avec hyperMILL MAXX Machining en utilisant le procédé d'ébauche par décalage de formes 5 axes.
