La nouvelle TNC 640 HEIDENHAIN s’invite chez SOMAB

30/06/2015
Cette commande numérique de fraisage-tournage haut de gamme simplifie sensiblement le processus de fraisage et permet d’effectuer toutes les opérations d’usinage sur une seule et même machine. Ses fonctions sont particulièrement conviviales. La société Somab qui souhaitait adjoindre à sa machine multifonction Genymab une CN polyvalente et de grande précision, a fait le choix de cette TNC 640 d'Heidenhain.

Somab et Heidenhain, un partenariat de 20 ans

Bernard Jacquard, directeur de SOMAB, précise : « nous sommes partenaires avec Heidenhain depuis une vingtaine d’années principalement sur nos fraiseuses. Lors du développement de notre nouveau centre de fraisage-tournage multifonction Genymab, notre choix s’est naturellement porté vers la récente commande numérique Heidenhain. Celle-ci présente en effet de nombreux avantages concurrentiels notamment pour ses performances 5 axes et la qualité de son interface homme machine. Les performances de cette CN, telles que anticollision, calibration des points de pivot, contrôle des vibrations, placent notre machine dans le haut de gamme de sa catégorie. Cette association élève encore les performances en qualité d’usinage et en précision en particulier sur les matériaux de nouvelles générations. »

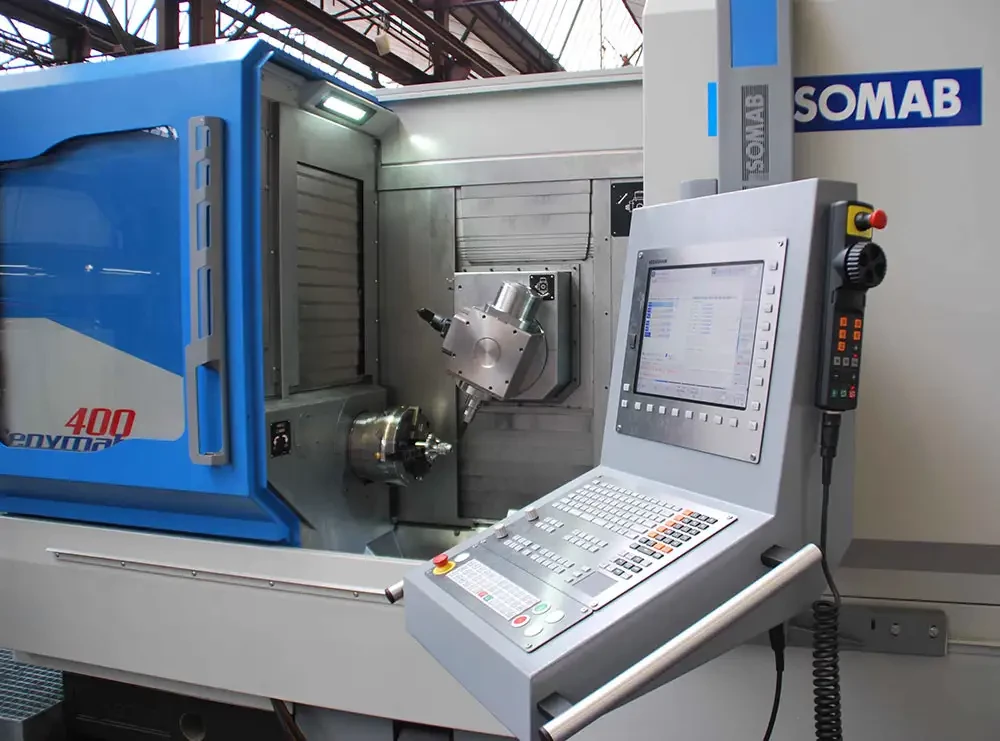

La CN TNC 640 d'Heidenhain équipe le centre de tournage-fraisage de Somab


Genymab, le centre d'usinage multifonction

Le Genymab permet toutes les opérations d’un centre de tournage et d’un centre de fraisage ainsi que du taillage, du mortaisage dans toutes les directions en un seul posage. Cette nouvelle machine comme toutes celles de la gamme SOMAB qui ont de longue date acquis une solide réputation de précision et de robustesse, possède une structure très rigide en granit reconstitué le Granitan. Elle peut ainsi répondre aux plus sévères cahiers des charges du marché. La tête porte outils axe B, particulièrement compacte, est dotée de sa broche de fraisage et de son unité de serrage d’outils de tournage. Cette dernière apporte une grande précision de positionnement et une rigidité optimale particulièrement dans le cadre d’usage de grandes barres d’alésage. La grande course de l’axe Y distingue le GENYMAB dans sa catégorie. Elle offre un volume de travail important et autorise notamment le taillage d’engrenages de grand diamètre à la fraise mère ou à la fraise module. La table rainurée horizontale installée à demeure ou amovible permet d’exploiter la machine en tant que Centre d’usinage 4 axes pour la reprise des pièces, par exemple, en seconde opération. Le contrôle de pièce ou le balançage de bruts par palpeur fait partie également de la panoplie des options disponibles. Enfin, elle est équipée en standard de la nouvelle CN Heidenhain TNC 640 HSCI.

piece fraisee tournee
Outre le tournage et le fraisage, le centre Genymab permet également le taillage et le mortaisage


La TNC 640, une CN très conviviale

La TNC 640 est conçue pour l’usinage intégral 5 axes à grande vitesse, sur des machines pouvant compter jusqu’à 18 axes plus 2 broches. Le logiciel pour opérations de fraisage-tournage propose de nombreuses innovations particulièrement conviviales pour l’utilisateur, comme le nouveau cycle de taillage d’engrenage et la possibilité de traiter des fichiers CFAO pour l’anti-collision.

La TNC 640 permet de combiner les modes fraisage et tournage dans l’ordre idéal, la commande passe très simplement d’un mode à l’autre, suivant le programme et indépendamment de la configuration de la machine ou des axes. Elle évite donc de recourir à une deuxième machine, permet de gagner de la place, de faire des économies et de réduire le risque d'imprécisions dues au desserrage et au resserrage de la pièce à usiner.

L’utilisateur crée ses contours de tournage en dialogue Texte clair Heidenhain et dispose désormais d’éléments de contour spécifiques au tournage. Il peut s’aider de la programmation libre pour définir les contours de tournage de son choix ou bien utiliser le convertisseur DXF pour importer directement des profils au format DXF. Pour les cycles de tournage avec suivi de contours plus complexes, la TNC 640 a recours aux mêmes techniques de programmation que pour le fraisage. Les programmeurs maîtrisant déjà le fraisage n’ont donc pas besoin de tout réapprendre et peuvent mettre à profit les connaissances dont ils disposent déjà pour se familiariser rapidement avec le tournage sur fraiseuses.
