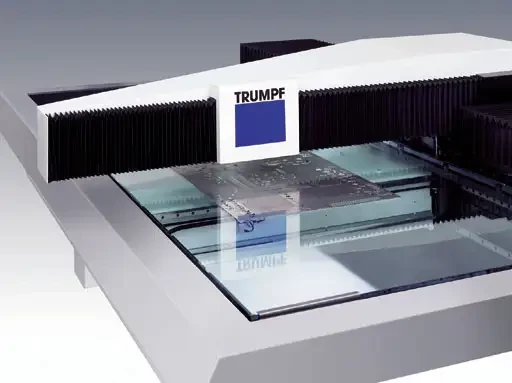

Trumpf QUALIFIER, la nouvelle table de mesure de TRUMPF

Cet équipement est destiné à la mesure de pièces poinçonnées (découpe ou formage) ou découpés au laser. Il permet en outre le reverse engineeering, c'est à dire que le contour d'une pièce finie peut être déterminé par la table Qualifier et être convertie en fichier CAO standard.

Qualifier existe en deux tailles : 1250 x 1250 mm et 2500 x 1250 mm. Dans les deux cas, il est possible de mesurer des déformations jusqu'à une hauteur de 40 mm.

Elle est construite autour d'un bolc de granite qui en constitue l'ossature et qui lui confère stabilité et précision. Les pièces à mesurées sont placées sur une plaque de verre. Une caméra CCD scanne et analyse les contours et une diode laser permet la mesure des déformations par triangulation. La précision de mesure pour ces déformations est de 0,1 mm. Les pièces sont éclairées par le dessous. La caméra et l'éclairage se déplace de manière totalement synchronisée.

Le logiciel d'analyse peut comparer le contour de la pièce à celui du fichier CAO de départ. Les écarts s'affichent en rouge sur l'écran. Le processus de mesure varie de quelques secondes à quelques minutes. L'utilisateur peut ensuite imprimer un rapport d'analyse qui sera ensuite utilisé pour les besoins de l'assurance qualité.

Information parue dans Métal Industries n°70 d'octobre 2001
