Spécial SIMODEC 2006 : les nouveaux mandrin à bras inclinés ACS-E et ACS-I seront sur le stand SMW AUTOBLOK

03/03/2006
Le bureau ?'Recherche et développement'' SMW AUTOBLOK vient de compléter sa gamme des mandrins à effet de placage étanche de type TSF et TSR.

L'objectif était de pouvoir proposer des mandrins haute vitesse en gardant les caractéristiques techniques suivantes :
- Serrage par effet de placage pour la garantir les tolérances de planéité et de concentricité
- Conception étanche pour l'usinage en grande série

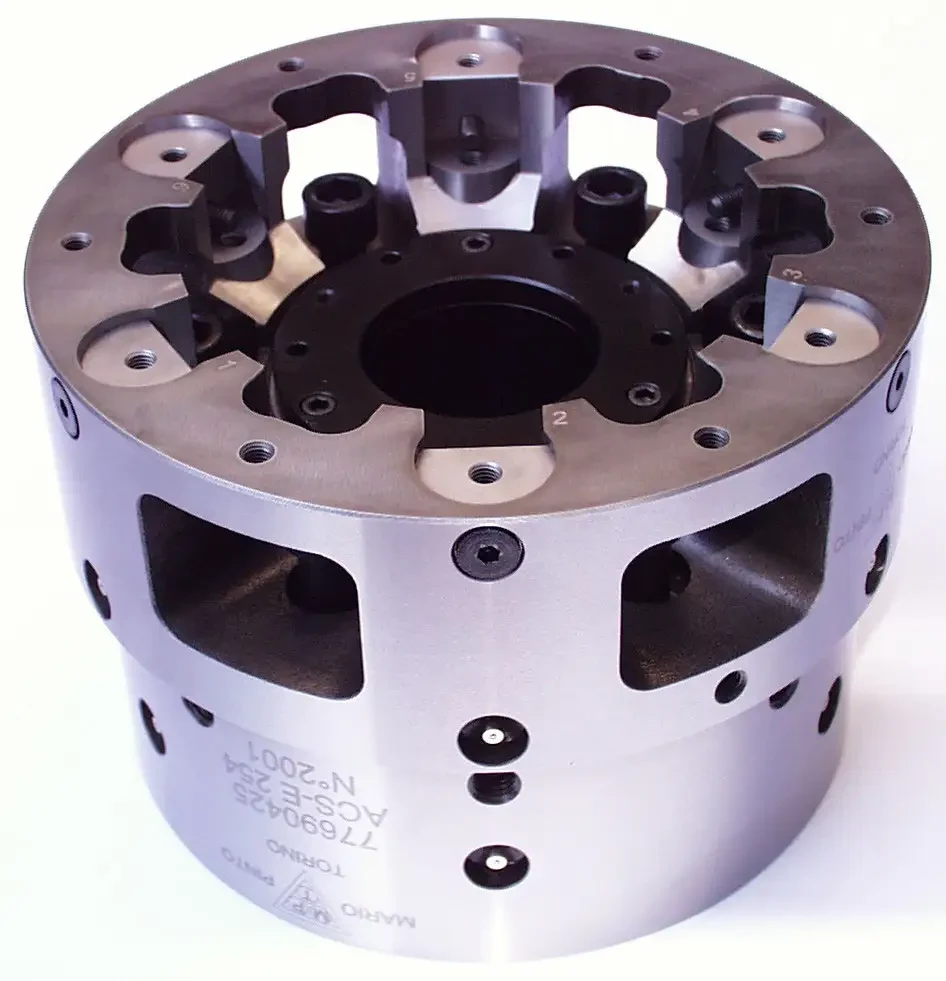

De conception complètement innovante, Les mandrins ACS-E pour serrage sur diamètre extérieur et ACS-I pour serrage intérieur, permettent de garantir un serrage avec effet de placage sur butée fixe.

Chaque mors de serrage est monté sur une colonne indépendante, guidée dans une rampe inclinée. Le mouvement de traction axial du cylindre hydraulique permet un serrage combiné à un effet de placage. La pièce à serrer est alors ramenée sur une butée fixe qui permettra de garantir des tolérances de concentricité et de planéité à partir d'une face de référence.

Le fait que chaque colonne soit guidée dans une rampe inclinée et usinée dans le corps du mandrin, permet de pouvoir utiliser ce mandrin pour des applications demandant des vitesses de rotations élevées. En effet, la conception permet de réduire les effets de la force centrifuge sur les mors de serrage.

Disponibilité des mandrins ACS-I en version 3 et 6 bras inclinés : du diamètre 130 au diamètre 300 mm,
Disponibilité des mandrins ACS-E en version 3 et 6 bras inclinés : du diamètre 130 au diamètre 350 mm.

Application type : usinage des disques de freins, bague de roulements, etc.
