SIMODEC 2020 : la mèche de formage HORN 117 offre des avantages économiques pour la production en série

Le tournage à l'aide d'outils de formes offre des avantages économiques pour la production en série. Sur la base du système d'outil 117 et selon les besoins du client, HORN propose des systèmes de plaquettes de coupe de formes pour l'utilisation sur des centres de tournage / fraisage, à partir d'un diamètre de 16mm.

Le siège de plaquette breveté du système 117 permet de disposer d'une précision élevée sur la concentricité et le battement axial, ainsi que d'un changement de plaquette au micron. Les coupes affûtées avec précision permettent l'obtention de surfaces très précises et de qualité. L'économie réalisée en matière de coût est due à la possibilité de rééquipement, aux frais d'outils réduits et au temps d'immobilisation des machines moins important. Le refroidissement de la zone de contact et l'évacuation des copeaux sont assurés par une alimentation interne en fluide de refroidissement, via le support cylindrique, sur les deux coupes.

HORN propose des outils dans les largeurs de profils (w) 16mm, 20mm et 26mm. Les profils spéciaux nécessaires en fonction du cas d'application sont affûtés avec précision. La profondeur de profil maximale est de tmax = 17mm. La largeur de profil maximale est de w = 26mm.

Le revêtement de l'outil est spécialement sélectionné pour tous les cas d'application. Il est disponible pour les groupes de matériau P, M, K et N. Les supports cylindriques sont disponibles avec les diamètres de queue standard 16mm, 20mm et 25mm dans les modes de réalisation A et E. Toutes les variantes sont dotées d'un refroidissement intérieur.

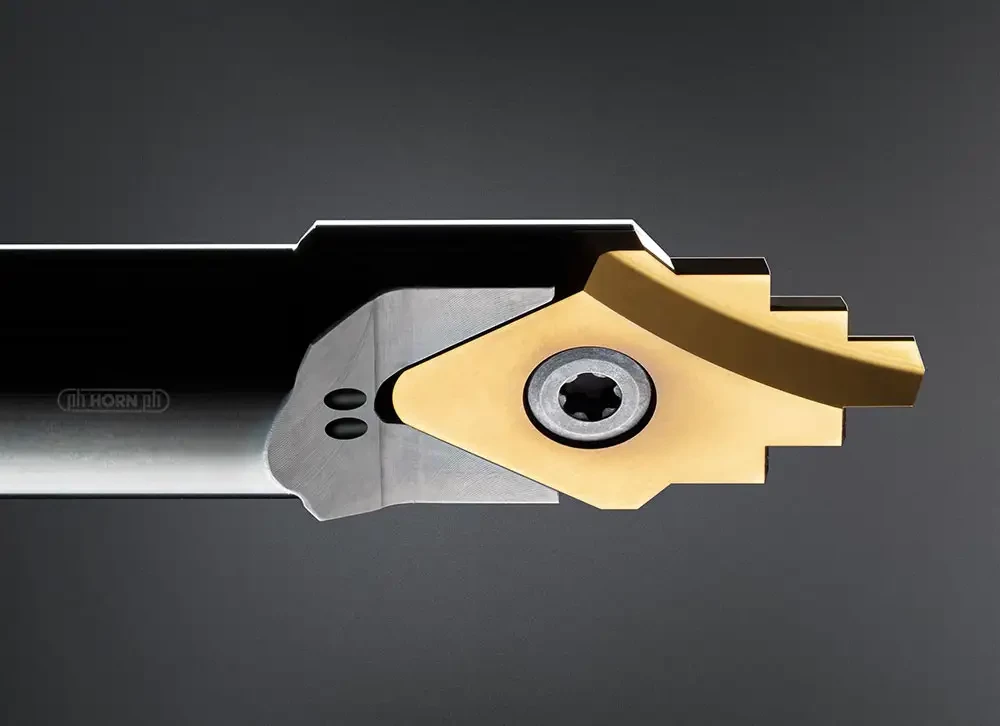

Plaquettes de coupe de formes HORN 117 à partir du diamètre 16 mm
