Une chaîne de prototypage au format de l'éducation présentée par CHARLYROBOT

05/12/2005

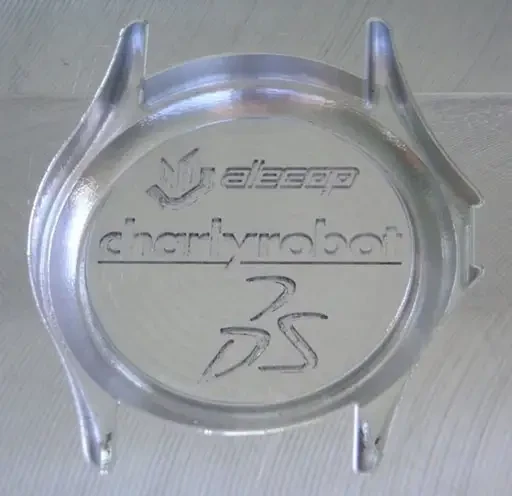

CHARLYROBOT a présenté, en partenariat avec DASSAULT SYSTEMES et ALECOP, une chaîne de prototypage rapide pour l'injection plastique, lors du dernier salon EDUCATEC. Cette manifestation a permis à ces trois partenaires d'exposer les grandes étapes du processus de prototypage, en prenant pour exemple un boîtier de montre réalisé en injection plastique.

La CFAO et la simulation ont été assurées par DASSAULT SYSTEMES, le leader mondial des solutions logicielles de gestion du cycle de vie des produits, grâce aux solutions V5 et DELMIA qui couvrent l'intégralité des processus de conception et de fabrication.
v CHARLYROBOT a présenté l'usinage rapide du moule d'injection en direct sur un mini-centre UGV de type Charly2U.

L'injection des pièces a été réalisée sur la presse à injecter BABYPLAST, la référence en la matière, diffusée par la société ALECOP qui, par ailleurs, développe toute une gamme d'équipements pour les différentes filières STI.

Cette chaîne de prototypage rapide (8h entre la conception et la pièce finie) a attiré l'attention de nombreux professeurs des filières industrielles. La réalisation d'outillages pour l'injection plastique, réputée inabordable et complexe, devient enfin simple et accessible aussi bien aux enseignants qu'aux élèves des filières spécialisées. En effet, ce processus peut être abordé lors d'une formation en une journée, ce qui s'adapte au format des formations et réduit considérablement leurs coûts. CHARLYROBOT a considérablement contribué à cette performance grâce à la nouvelle version de sa Charly2U. Equipée d'une large surface de travail (600 x 420 mm), d'une impressionnante course en Z (280 mm) et permettant d'usiner dans la masse des métaux tels que l'aluminium et le laiton, cette fraiseuse permet un usinage à grande vitesse grâce à une motorisation servo-brushless combinée à une broche haute fréquence (40 000 tr/min) à refroidissement liquide. La configuration présentée intégrait de nombreux accessoires tels qu'une micro lubrification, un changeur automatique d'outils à 6 positions et une table à dépression. Il faudra seulement 6 heures à cette fraiseuse pour réaliser l'usinage du moule et du contre moule avec des outils de finition de la taille d'un cheveu (0.2 mm de diamètre). Finalement, cette présentation a confirmé que CHARLYROBOT savait parfaitement combiner les performances d'usinage industriel avec la simplicité d'utilisation nécessaire à l'enseignement technologique.
