Spécial EMO 2007 : Régler les outils de manière efficace, simple, rapide et sans intervention de l'utilisateur avec les nouveaux bancs de préréglage d'outils EZset400 et EZset600 d'EZSET

14/09/2007
Les systèmes ESZET augmentent la productivité de l'usinage par enlèvement de copeaux de 15 % par an.

Les avantages du processus de préréglage d'outils sont évidents :
Les outils sont mesurés précisément dans un banc de préréglage d'outils séparé de sorte que la machine à commande numérique est en mesure de produire sans temps d'arrêt. Des discussions avec les visiteurs de la foire manifestent pourtant que les outils sont très souvent mesurés sur la machine même. C'est une perte de temps et d'argent. Un banc de préréglage d'outils EZset augmente la productivité de l'usinage par enlèvement de copeaux de 15 % par an, comme, grâce aux outils préréglés, on augmente les temps d'utilisation machines et évite les rebuts. EZset offre, en plus, la possibilité de régler les outils de manière précise, d'appliquer des programmes de mesure pour différentes tâches de mesure et de contrôler la qualité des arêtes.

EZset a déjà pu faire ses preuves lors de la foire Metav à Munich et Düsseldorf et a été agréé sur le marché. C'était avant tout l'unique commande de menu à partir du bouton combiné pression/rotation EZclick ainsi que le design rouge bien galbé qui sautaient aux yeux. Beaucoup de visiteurs se montraient impressionnés par l'utilisation simple et rapide du banc de préréglage d'outils EZset. Grâce au traitement d'images ImageController1 la longueur, le diamètre ainsi que l'angle et le rayon de l'arête sont affichés en peu de secondes ? indépendant du bien-être actuel ou de l'expérience de l'opérateur. Ainsi il y avait plusieurs visiteurs de la foire qui ont eux-mêmes mis la main à la pâte pour se convaincre de l'utilisation simple et de la haute qualité des composants utilisés.

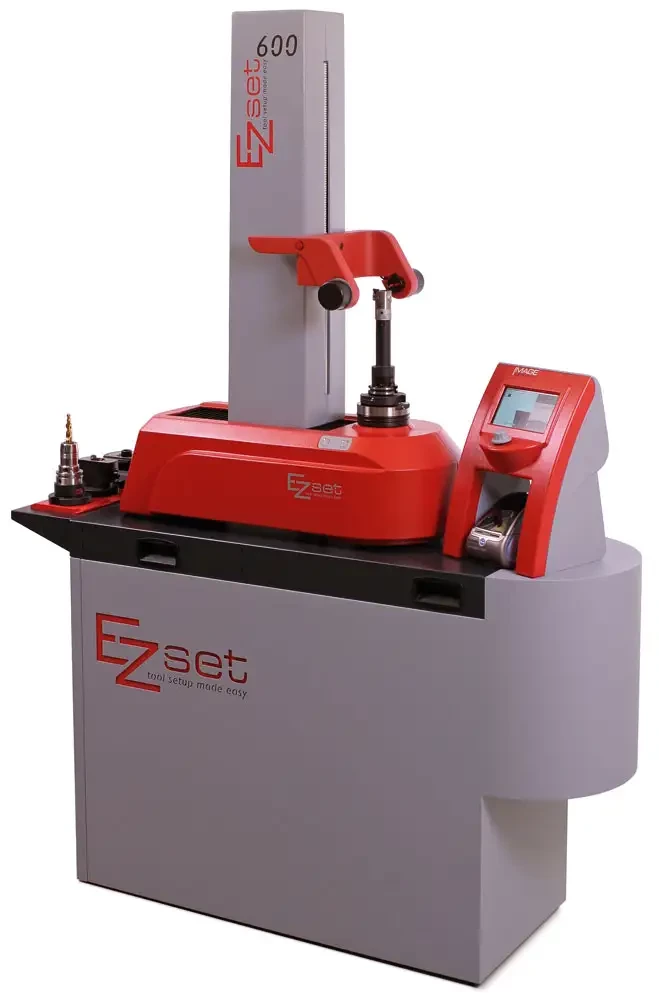

Les visiteurs ont aussi été étonnés du prix bas comparé aux performances offertes. Une imprimante étiquettes, la broche d'outils cône ISO 50, une table auxiliaire, un rangement pour adaptateurs et ustensiles ainsi que l'emballage sont inclus dans la livraison standard. Les bancs de préréglage sont disponibles en deux grandeurs - en fonction du champ de mesure: EZset400 avec champ de mesure Z = 400 et D = 400 ainsi que EZset600 avec champ de mesure Z = 600 et D = 400.

Le logiciel de traitement d'images ImageController1 était jugé positif par les intéressés et visiteurs. L'interface est clairement conçue et bien structurées. Non seulement l'image de l'arête de coupe mais aussi le menu de mesure sont affichés à un écran TFT 6,5". Les fonctions du menu sont clairement structurées par des symboles et du texte clair, les résultats de mesure sont affichés en majuscules et en temps réel. Ce dernier point est notamment important pour le réglage exact des outils. Les fonctions comme la reconnaissance de la forme de l'arête ou le réticule dynamique facilitent le processus de réglage et de mesure.

Grâce à son utilisation facile le banc EZset est idéal pour une entreprise qui souhaite mesurer les longueurs et les diamètres de manière rapide et précise et régler les outils. EZset est, d'un point de vue technique, la meilleure solution ainsi que la solution la plus efficace en ce qui concerne le prix si on le compare aux appareils avec projecteur, aux équipements laser dans la machine ainsi qu'aux produits comparables de la concurrence.

EZset offre, en outre, des programmes de mesure importants comme p. ex. des programmes pour le battement radial et axial ainsi que pour déterminer la plus haute arête. Un autre aspect original est la surveillance du point zéro guidé par l'utilisateur. Cette requête de sécurité sert à éviter les collisions de machine. EZset dispose également d'un contrôle de l'arête en lumière réfléchie pour contrôler l'usure et l'ébréchure sur l'arête de coupe. Afin d'assurer la qualité à long terme EZset compte sur les produits de marque de haute qualité comme les règles Heidenhain, les guidages THK, la pneumatique Bosch et le processeur ARM9 de Sirius. Il faut aussi souligner la broche d'outil avec indexation 4 x 90°, le frein à 360° ainsi que l'arête d'étalonnage.
