Bliss-Bret conçoit pour l'aéronautique une presse de formage d'exception, entièrement automatisée par BOSCH REXROTH

07/11/2019
Spécialisée dans la conception et la fabrication de presses sur-mesure, la société Bliss-Bret est reconnue depuis plus de 100 ans pour son savoir-faire en matière d'ingénierie.

Cette PME s'est associée à Bosch Rexroth pour construire en moins d'un an, et en partant d'une feuille blanche, une presse aux performances exceptionnelles qui est aujourd'hui utilisée pour le formage, le pliage et le redressage hydraulique de structures d'ailes d'avions.

Le formage, opération souvent réalisée manuellement, est extrêmement sensible pour les entreprises et peut s'avérer très couteux, quel que soit leur secteur d'activité.

Pour répondre à cette problématique, l'application développée simplifie et fiabilise les opérations complexes de formage en sortie d'usinage. Elle offre aussi la possibilité d'effectuer plusieurs opérations en un seul cycle, avec des outils de reprise plus simples.

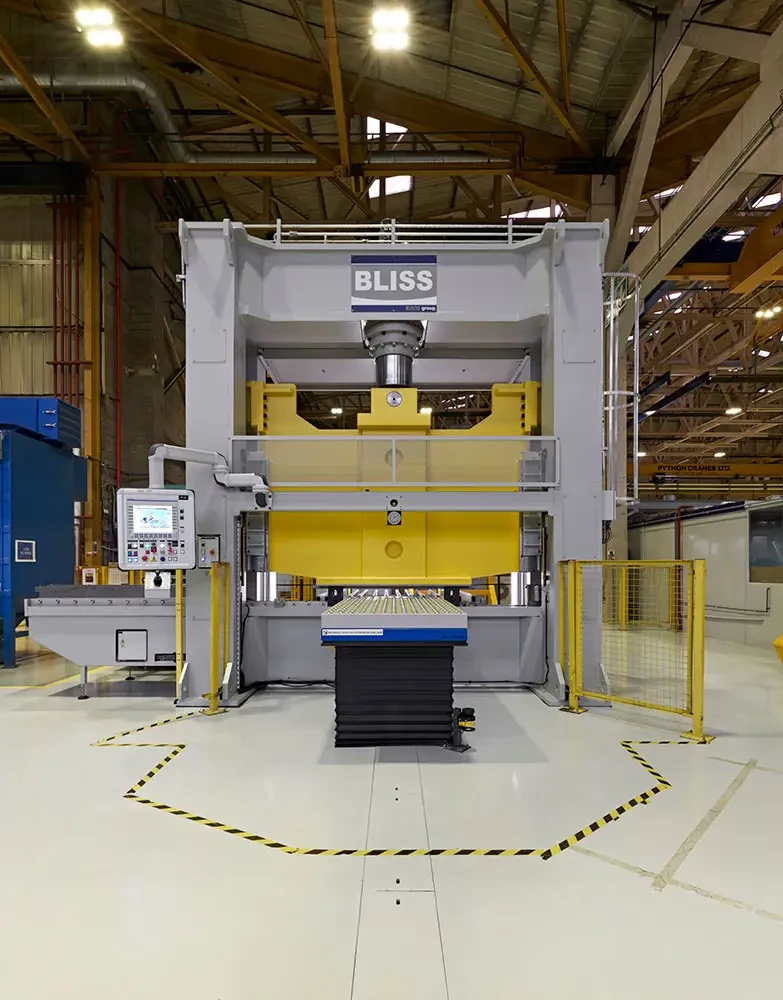

presse bliss bret
Cette presse nouvelle génération simplifie les opérations complexes de formage en sortie d'usinage


Un contrôle de mouvement qui reproduit la dextérité d'opérateurs aguerris

L'objectif assigné à la nouvelle cinématique était d'automatiser deux opérations manuelles : le contrôle de positionnement des pièces sur la table et le réglage de l'inclinaison du coulisseau. Tout en respectant parfaitement des exigences de précision et de répétabilité extrêmement élevées, permettant un gain en temps de cycle, en qualité, et en confort pour les opérateurs.

Bliss-Bret et Bosch Rexroth ont opté pour une architecture épurée, avec un seul point de commande pour l'asservissement de 7 axes synchrones : 4 axes électriques pour le positionnement des pièces et 3 axes hydrauliques pour l'actionnement du coulisseau. Un défi relevé grâce à la solution de motion control multi-technologies MLC.

« Sans ce système de régulation que Bosch Rexroth est le seul à proposer, la presse n'aurait jamais vu le jour », commente Bertrand Pillot, Responsable du Bureau d'Etudes Automatisme chez Bliss-Bret.

Dans la phase de conception l'entreprise a pu s'appuyer sur les équipes de simulation Bosch Rexroth. Un jumeau numérique du système hydraulique et du contrôle commande, incluant les effets de déformation et d'inertie du coulisseau, a permis de valider que l'asservissement synchrone du vérin supérieur et des deux vérins inférieurs travaillant en contre-effort fonctionne avec la précision attendue.

Bosch Rexroth a également formé les équipes Bliss-Bret au système de régulation et à sa maintenance. Le partenariat s'est poursuivi sur le terrain, chez le client final, pour la mise au point avant réception.

Un monstre de puissance et de précision

Le vérin central est capable de déployer un effort de 340 tonnes avec une précision de la pression de consigne de 0,5%. L'angle du coulisseau est parfaitement contrôlé (± 2°), même sous l'effet d'efforts désaxés importants, et sa précision de positionnement est de 0,01 mm.

Une attention particulière a également été portée à l'ergonomie de l'interface homme-machine, qui permet à l'opérateur de contrôler facilement la position du coulisseau et la pression hydraulique. Un PC intégré enregistre les paramètres de chaque cycle afin de les mettre à disposition d'un poste tiers.

L'opérateur est déchargé du réglage manuel de l'angle du coulisseau ainsi que du contrôle de positionnement des pièces à l'intérieur de la presse, assuré par 4 butées arrières automatisées. Il n'a aujourd'hui plus qu'à gérer l'avance du coulisseau à l'aide d'un joystick.

Les composants connectés Rexroth permettent l'enregistrement des paramètres de chaque opération de formage et leur transmission à un système tiers pour assurer une traçabilité totale des pièces.

Une automatisation complexe, conçue, fabriquée et livrée en moins d'un an

« Bosch Rexroth nous a convaincus par son approche technologique et sa capacité à nous fournir une solution d'automatisation complète : systèmes hydrauliques, systèmes électriques, automates et IHM. Compte tenu des délais et des enjeux de ce projet, nous tenions à travailler avec un seul partenaire qui soit capable de s'engager à nos côtés. » explique Bertrand Pillot. Avant de poursuivre : « cette presse reflète parfaitement le savoir-faire de Bliss-Bret, que ce soit pour l'aéronautique ou pour tout autre secteur d'activité. »

Bliss-Bret et Bosch Rexroth ont récemment renouvelé leur collaboration pour une application de presse d'emboutissage équipée notamment de huit servopompes numériques avec commande débit/pression HS5, pour une puissance installée de 800 kW.
