Polyvalence et facilité d'utilisation, la CAO 2D et 3D hyperCAD d'OPEMNMIND évolue

11/06/2007
hyperCAD, système de CAO 2D et 3D simple à prendre en main de OPEN MIND, est à présent encore plus polyvalent. OPEN MIND est fier de présenter la dernière version de sa solution, hyperCAD 2006.2, qui avec de nouvelles fonctions technologiques, encore plus optimisées, donne plus de souplesse et d'efficacité à votre processus CFAO. La possibilité de combiner courbes, solides et surfaces dans le même environnement, a été étendue en version 2006.2. De nouvelles fonctions de modélisation interactive, de création de courbes et de surfaces associatives pour une meilleure analyse, renforcent la flexibilité et l'efficacité du processus de conception.

Accroitre sa productivité avec hyperCAD est possible grâce a une interface utilisateur simple à comprendre, et aux fonctions intelligentes permettant l'automatisation d'une grande variété de tâches. Basé sur le noyau géométrique de Think3, cette nouvelle version vous propose de nombreuses fonctionnalités stimulant la productivité.

Modélisation solide interactive

En comparaison de la version précédente, modéliser en solide avec hyperCAD 2006.2 est plus rapide, plus facile et réduit les risques d'erreurs. Les solides peuvent être modifiés bien plus simplement, et non plus seulement via des calques (layers) ou paramétriquement. Des objets peuvent être très précisément préparés pour la programmation FAO, par exemple en ajustant les faces. De plus, la modélisation solide interactive, outre la fonction de couture de faces, propose également de pouvoir les déplacer d'ajouter un offset, supprimer et remplacer les faces. Toutes ces nouvelles fonctions facilitent les modifications et réduisent les temps de préparation pour permettre la création des parcours d'usinage dans des délais optimum.

Associativité entre courbes et surfaces

Un historique détaillé pour chaque peau (solide ouvert) est maintenu dans la nouvelle version, facilitant le travail de conception. Des raccourcis vers des éléments utilisés lors de la création de chaque peau sont toujours préservés. Si l'utilisateur change les éléments de base, le logiciel automatiquement met à jour les surface/peau. Toutes les fonctions surfaces pour les peaux et les solides peuvent à présent être utilise de manière associatives. « découpe de surface », extension de la peau d'une surface', 'extension de la courbe guide d'une surface', et 'changer et approximer la continuité' sont toutes des commandes possibles.

D'autres améliorations de hyperCAD 2006.2 permettent aux courbes d'être créées avec un comportement associatif aux éléments dont elles sont dérivés. Les courbes résultantes sont liées dans la structure du modèle à des points spécifiques desquels ils émergent, permettant aux modifications de conception ultérieures d'être réalisées plus rapidement.

...et aussi

Une autre nouvelle fonction de hyperCAD 2006.2 est 'le label de coordonnées d'un point' qui permet de visualiser les coordonnées x, y et z d'un point de référence. Un nouveau mode de recouvrement a également amélioré « l'arrondissement » d'objet, évitant la création de surfaces « fantaisistes » lors de la création des coins de valises.

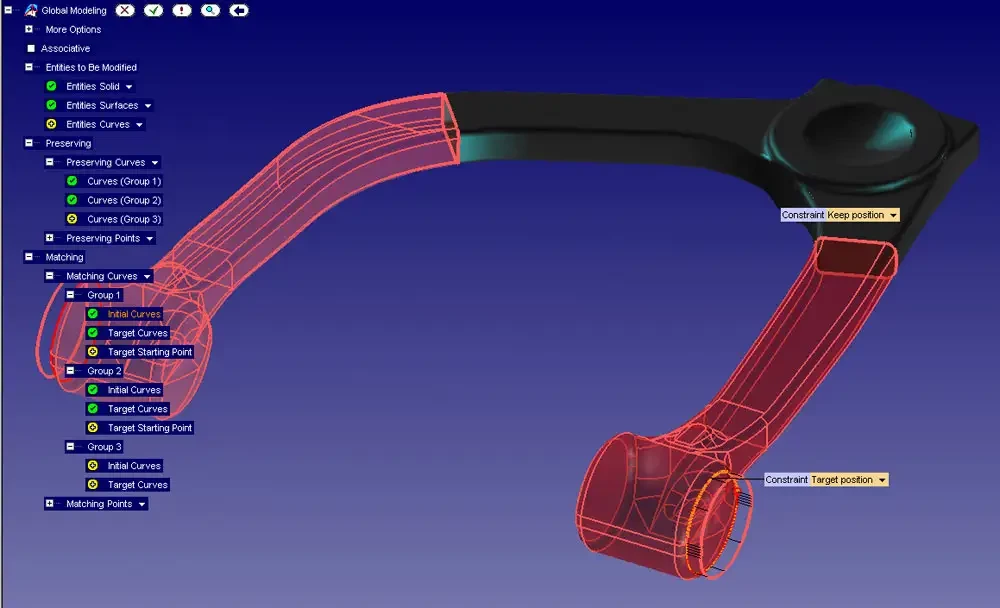

hyperCAD 2006.2: une CAO performante aux nombreuses applications. hyperCAD est un logiciel de CAO facile d'utilisation, qui outre les interfaces standards DXF, IGES et STEP, permet l'import de donnés native de CATIA V4, CATIA V5, Unigraphics NX, Parasolid et Solidworks. Son intégration dans l'application de FAO hyperMILL permet une fluidité dans le processus CFAO via une interface utilisateur commune et standard. L'utilisateur qui travaille sur un modèle 2D ou 3D, peut concevoir ou modifier en combinant l'utilisation des points ou des courbes, du solide ou des surfaces, des données natives ou importées. Les fonctions comme les SMART OBJECTS' réduisent le temps de conception. GLOBAL SHAPE MODELLING' est un outil particulièrement efficace pour modifier et créer une nouvelle variante de votre modèle. La fonction MODEL SPLITTING' ou découpe de solide suivant une vue est une aide précieuse lors de la génération du moule correspondant au modèle manipulé, et la fonction EXPAND SURFACES prépare le modèle pour son utilisation directe dans le module FAO hyperMILL.
