TTGroup France présente SK de APEC, le nouveau centre à portique dédié à l'usinage des structures aéronautiques en aluminium

22/06/2020
TTGroup France, la filiale française du constructeur de machines-outils taïwanais, annonce une nouvelle gamme de machines APEC -Asia Pacific Elite Corporation-, fruit du savoir-faire et de l'expérience du constructeur dans les domaines de l'usinage des moules, de pièces aéronautiques et de pièces de précision. Considéré comme la pépite du groupe TTGroup pour l'aéronautique, son secteur cible privilégié, APEC dévoile le centre à portique SK, dédié à l'usinage des structures aéronautiques en aluminium.

Avec la Série SK, au-delà d'un nouveau design des machines aux couleurs de TTGroup, le spécialiste des centres à portique 5 axes APEC a choisi de créer des gammes par secteur d'activité : aéronautique, industrie du moule et usinage des matériaux composites. Chacune ayant ses propres équipements et caractéristiques afin de les adapter aux contraintes des différents types de pièces.

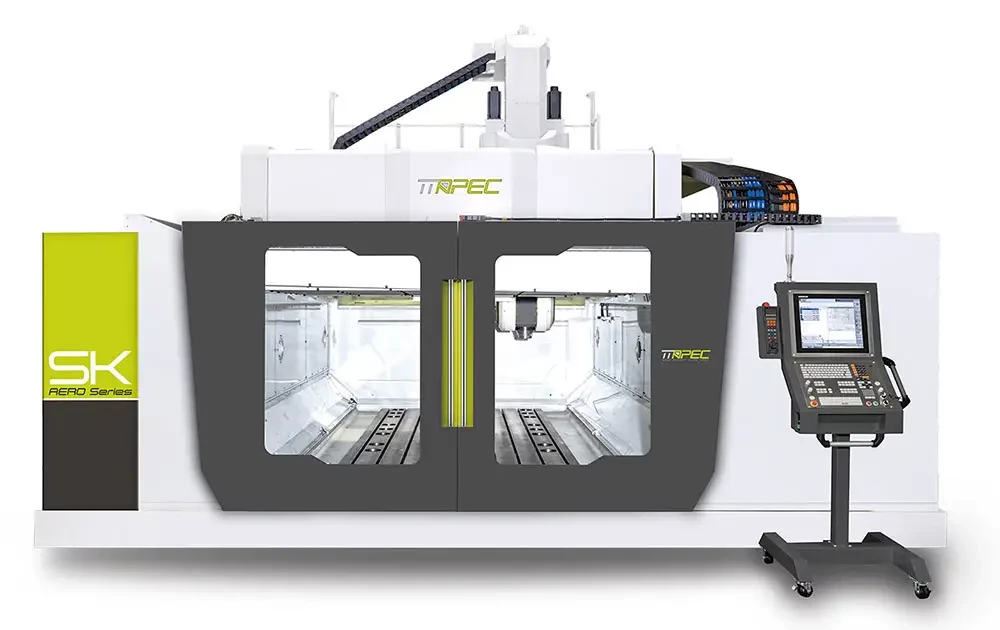

centre usinage apec sk
La gamme de centres d'usinage APEC SK peut être adaptée aux besoins des clients


La Série SK : rigidité, qualité et adaptabilité

Pour l'usinage des structures aéronautiques en aluminium, APEC a développé une gamme de centres à portique à table fixe, basée sur l'ancienne série G. Elle propose des tables allant de 2000x3000 mm jusqu'à 2500x8000 mm et se caractérise par une structure en forme de U, les parties latérales étant fixées à la table afin d'augmenter la rigidité de la machine, notamment lors de fortes accélérations. Des moteurs linéaires pour les axes X et Y permettent d'atteindre des vitesses de 60 m/min avec des accélérations de 5m/sec². Le centre dispose d'une double vis à billes pour l'axe Z et de règles de mesures sur tous les axes. Une tête 5 axes de type « fourche », développée par AGA (Aerospace Gebert APEC), fruit de la collaboration entre APEC et le constructeur allemand de broche GEBERT, portant une broche 24000 tr/min de 75/60 kW.

APEC a doté sa machine de plusieurs éléments d'arrosage afin d'éliminer les problèmes récurrents de gestion de copeaux d'aluminium (difficulté d'élimination des copeaux sur la table et la pièce d'évacuation de ceux-ci en dehors de la machine), notamment sur des machines à table fixe.

La machine est équipée d'un arrosage centre broche 20 bars en standard (option 70 bars). Elle dispose d'un arrosage douche à très fort volume et haute pression sur la traverse (qui est toujours située au-dessus de la pièce) ; d'un flux de liquide d'arrosage autour de la table à très fort débit pour emporter les copeaux hors de la machine et d'un système d'aspiration des brouillards d'huile.

Deux convoyeurs à copeaux spécialisés sont installés. Le premier est dédié à l'enlèvement en grand volume des copeaux de bonne dimension. L'autre à l'élimination des boues d'aluminium qui pourrait faire déborder le bac d'arrosage. Ces deux convoyeurs sont disposés sur un réservoir de liquide de plus de 2500 litres.

Enfin, la machine est équipée d'un rideau escamotable automatique afin d'éviter les projections de liquide ou de copeaux en dehors de la machine, tout en permettant le chargement des pièces sur la table par le dessus. La machine est disponible avec une commande numérique HEIDENHAIN iTNC640 en standard ou une SIEMENS 840D.

APEC propose de nombreuses options afin d'adapter la machine aux demandes des clients : broches plus puissantes, systèmes de mesure d'outils et de pièces, auto-calibration des axes rotatifs, changeur de têtes, etc...

APEC, des clients prestigieux

Le constructeur apporte un grand soin aux finitions de ses machines. Même si ces éléments ont un coût, les utilisateurs s'y retrouvent en termes de qualité et précision des pièces produites.

L'entreprise compte, parmi sa clientèle, des références prestigieuses.

Pour la fabrication de pièces de structures aéronautiques : Aérostar SA (RO), IMAI Aero-Equipment (JP), YUNAM TECH CO, Ltd (KOR), YULKOK Tech Engineering Co (KOR) et FOREX CO. (KOR). Pour la fabrication d'ensembles fuselages : SHENYANG AIRCRAFT INDUSTRY GROUP CO (CHI) et Shanghai Aircraft Manufacturing Co (CHI) ; Williams (USA) pour la réparation d'ensembles aéronautiques, Thyssen Krupp Aerospace (UK) pour les matières aéronautiques pré-usinées, NIKKISO Co, Ltd (JP) pour la fabrication d'ailerons et nacelles aéronautiques.

TTGroup France, des adaptations « made in France » pour les usinages aéronautiques

Plus globalement, rappelons que TTGroup France commercialise les machines APEC, TONGTAI (connues sous la marque TOPPER) et HONOR Seiki (tours verticaux). La filiale française, qui bénéficie du support de PCI (membre du groupe TTGroup basé à Saint-Etienne), propose des solutions clefs en main à ses clients de l'industrie aéronautique et de la mécanique générale.

En effet, les compétences en développement du bureau d'études « Automatismes » de PCI, en liaison avec les bureaux d'études taiwanais, permettent à TTGroup France de proposer des solutions adaptées aux clients du secteur aéronautique en modifiant, parfois profondément, les machines standard selon les spécifications particulières de ce secteur.

L'intérêt pour ses clients est de pouvoir suivre et superviser ces adaptations avec des interlocuteurs français, celles-ci étant réalisées à Saint Etienne par des ingénieurs français.
